Para crear el valor para los clientes. Integridad y provechoso para ambas partes.
 |
| Lugar de origen: | Changzhou, China |
| Nombre de la marca: | Junqi |
| Certificación: | CE, RoHs, REACH |
| Número de modelo: | Motor de pasos NEMA16 |
| Cantidad de orden mínima: | 10pcs |
|---|---|
| Precio: | USD10-28/PC Negotialbe |
| Detalles de empaquetado: | CTN |
| Tiempo de entrega: | 4weeks consiguen después el pago (base en orden), |
| Condiciones de pago: | T / T, Western Union, Paypal |
| Capacidad de la fuente: | 10000set/month |
| Número de modelo: | JQ39HB20-0404A, JQ39HB20-0506A, JQ39HB34-0404A, JQ39HB34-0306A, JQ39HB38-0504A, JQ39HB38-0806A, JQ39 | Ángulo del paso (grados): | 1.8° |
|---|---|---|---|
| Llevar a cabo el esfuerzo de torsión: | los 0.065~0.29N.m | Fase: | 2 |
| Tipo: | Híbrido | Actual/fase: | 0.3~0.8A |
| Uso: | Industrial | Función: | Control |
| Velocidad: | De poca velocidad | Estructura: | Paso |
| Característica de Portect: | Incluido | Forma: | Cuadrado |
| Longitud corporal: | 20mm/34mm/38mm/44m m | Eje: | Solo eje |
| Alta luz: | mini motor de pasos del junqi 39m m,motor de pasos de la C.C. del junqi 0.8A,mini motor de pasos del junqi 44m m |
||

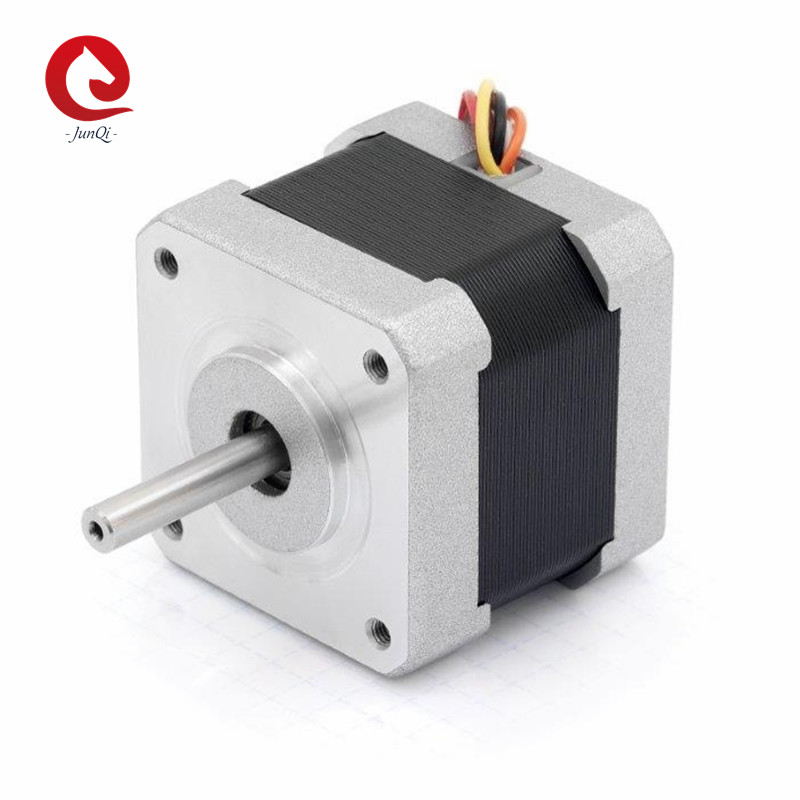

1.8Degree motor de pasos bifásico NEMA16 (39m m)
Características:
1. Inercia baja, respuesta rápida
2. Alto esfuerzo de torsión, eficacia alta
3. Vibración baja, de poco ruido
4. Tamaño pequeño
Especificación general:
| Artículo | Especificación |
| Ángulo del paso | 1.8° |
| Exactitud del ángulo del paso | el ±5% (paso completo, ninguna carga) |
| Juego radial | 0.02mm@450g |
| Juego axial | 0.08mm@450g |
| Fuerza de Max.Radial | 28N (20m m del reborde) |
| Fuerza de Max.Axial | 10N |
| Fuerza dieléctrica | 600VAC/1S |
| Resistencia de aislamiento | 100MΩ, 500VDC |
| Temperatura ambiente | -20℃~+50℃ |
| Clase del aislamiento | Clase B |
Detalles rápidos:
| Modelo | Tamaño de marco | Fase | Tipo del eje |
Longitud corporal (milímetro) |
Llevar a cabo el esfuerzo de torsión (Nanómetro) |
Corriente clasificada (a) |
| JQ39HB44-0304A | NEMA16 (39m m) | 2 | Solo eje | 44 | 0,28 | 0,3 |
| JQ39HB38-0806A | NEMA16 (39m m) | 2 | Solo eje | 38 | 0,2 | 0,8 |
| JQ39HB38-0504A | NEMA16 (39m m) | 2 | Solo eje | 38 | 0,29 | 0,5 |
| JQ39HB34-0306A | NEMA16 (39m m) | 2 | Solo eje | 34 | 0,13 | 0,3 |
| JQ39HB34-0404A | NEMA16 (39m m) | 2 | Solo eje | 34 | 0,21 | 0,4 |
| JQ39HB20-0506A | NEMA16 (39m m) | 2 | Solo eje | 20 | 0,065 | 0,5 |
| JQ39HB20-0404A | NEMA16 (39m m) | 2 | Solo eje | 20 | 0,065 | 0,4 |
Tamaño mecánico:
Esquema eléctrico:
Curva del esfuerzo de torsión:
Especificación de Electricl:
| Modelo |
Actual /Phase |
Resistencia /Phase |
Inductancia /Phase |
Tenencia Esfuerzo de torsión |
Muesca Esfuerzo de torsión |
Ventajas del #of |
Rotor Inercia |
Longitud | Peso |
| Solo eje | Ω | Mh | N.m | N.m | # | g-cm2 | milímetro | kilogramo | |
| JQ39HB20-0404A | 0,4 | 6,6 | 6,0 | 0,065 | 0,005 | 4 | 11 | 20 | 0,12 |
| JQ39HB20-0506A | 0,5 | 15 | 6,0 | 0,065 | 0,005 | 6 | 11 | 20 | 0,12 |
| JQ39HB34-0306A | 0,4 | 30 | 43 | 0,21 | 0,012 | 4 | 20 | 34 | 0,18 |
| JQ39HB34-0504A | 0,3 | 34 | 20 | 0,13 | 0,012 | 6 | 20 | 34 | 0,18 |
| JQ39HB38-0504A | 0,5 | 22 | 40 | 0,29 | 0,018 | 4 | 24 | 38 | 0,2 |
| JQ39HB38-0806A | 0,8 | 7,5 | 8 | 0,2 | 0,018 | 6 | 24 | 38 | 0,2 |
| JQ39HB44-0304A | 0,3 | 40 | 60 | 0,28 | 0,025 | 4 | 40 | 44 | 0,25 |
Podemos suministrar servicio adicional:
Si este motor no hace juego con su petición. Por favor no dude en entrar en contacto con con nosotros, podemos hacer el eje modificado para requisitos particulares/la bobina/el reborde de montaje/el cable/el conector. Queremos trabajos de lado a lado con usted y su equipo para diseñar un motor que quepa las necesidades exactas de su uso. Toda la ingeniería y ayuda es internas hecho.
Servicio de los accesorios: caja de cambios, conector
Diseño modificado para requisitos particulares: Bobina modificada para requisitos particulares, reborde modificado para requisitos particulares, eje modificado para requisitos particulares….
Certificado:
FAQ:
Q: ¿Cuánto tiempo está el plazo de ejecución de órdenes?
: Plazo de ejecución: 4 semanas después de que recibir el depósito
Q: ¿Cuál es su garantía comercial?
: protección 100% de la calidad del producto.
protección 100% del envío del producto a tiempo.
protección 100% del pago para su cantidad cubierta.
Q: ¿Cuál es Moq?
: 5PCS. Recepción de la pequeña orden.
Q: ¿Usted hace el producto modificado para requisitos particulares?
: Sí, aceptamos el TIC.
Q: ¿Alrededor después de la venta Serive?
: Después de los servicios de ventas 24/7.
Q: ¿Qué debo hacer si me no satisfacen con su producto?
: Si hay defectos en su calidad, podemos intercambiar buen para usted.
Generalmente, este problema es raro.
Q: ¿Cuál es el término del pago?
: T/T y Paypal se utiliza más, nos entran en contacto con por favor para los detalles
Q: ¿Cuál es el nivel de calidad de su producto?
: Producimos buena calidad, rechazamos producir baja calidad.
