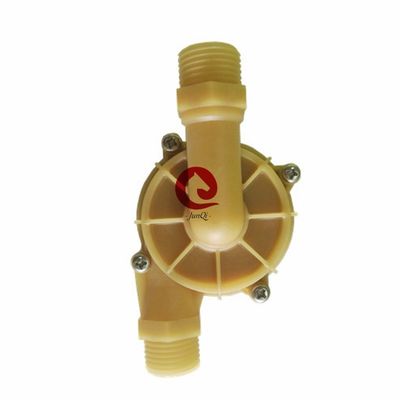

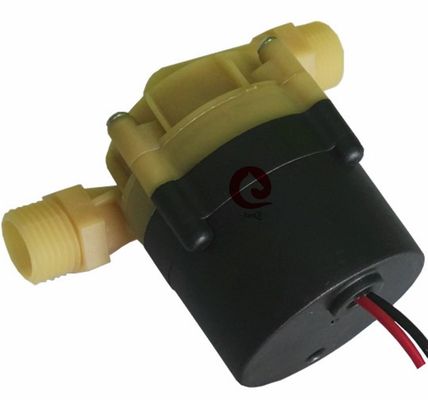

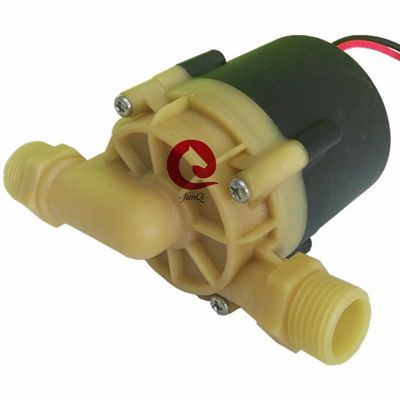

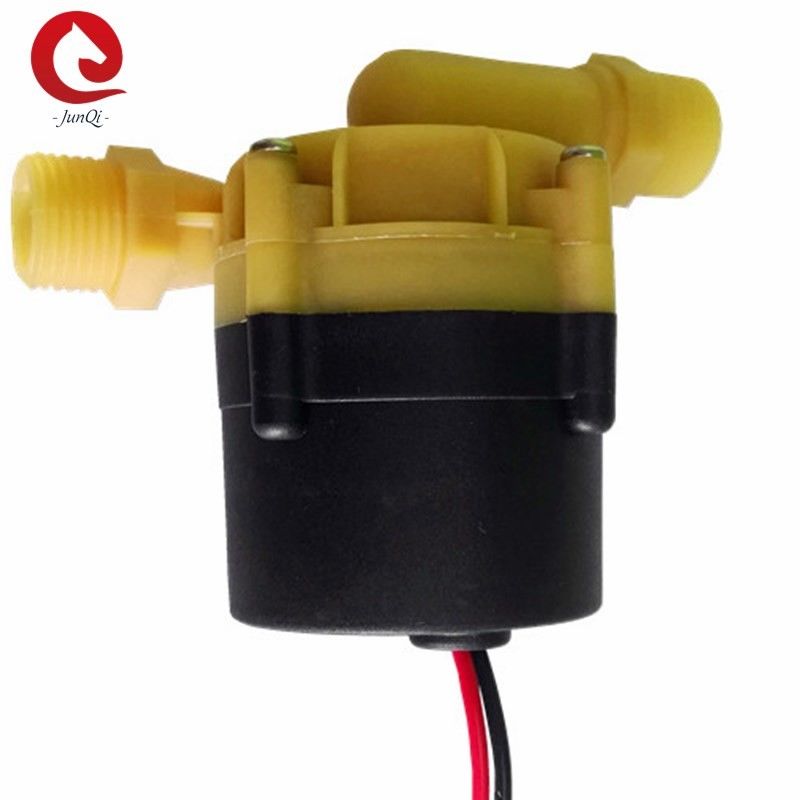

Equipo láser de 12V/24V de velocidad fija sin escobillas motor de corriente continua bomba de agua bomba de agua de refrigeración

JQ-P6202 bomba de agua centrífuga de corriente continua sin escobillas para calentador de agua eléctrico

Bomba de agua de corriente continua sin escobillas industrial de la serie JQ-P6202

El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.Control de la bomba/PWM

■ Aplicaciones

1: Circulación del agua por calefacción solar
2: Equipos de purificación de agua
3: máquinas de agua potable
4: Dispensador de agua automático
5: Equipo de refrigeración por agua
6: Refrigeración del motor
7: calefacción y refrigeración de los equipos
8Las torres de refrigeración
9: Paisaje de riego

■ Características
◆ Bomba centrífuga
◆ Transmisión de la fuerza magnética (estructura de la bomba con escudo)
◆ Motor de corriente continua sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
◆ Con un amplio rango de temperaturas de funcionamiento
◆ Control de velocidad de la señal PWM
◆ Con control de flujo constante
◆ Protección de polaridad inversa (opcional)
◆ Protección contra el funcionamiento en seco (opcional)
◆ Protección contra el exceso de voltaje y de corriente
◆ Sobrecarga, protección contra el exceso de temperatura

■ Descripción técnica (partes en contacto con el líquido)
Encasillado de la cabeza de la bomba: PK+GF
Impeller: EPI+FG
Cavidad del escudo: PK+GF
Cubierta del eje: materiales compuestos de resina de carbono/cubierta de cerámica
Eje: eje de cerámica/eje de acero inoxidable
Anillo de sellado: EPDM

■ Dispositivo de accionamiento (incluido el motor)
Electromagnéticos de accionamiento: moldeado magnético de plástico
Parafusos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor sin escobillas
Cuadro de alambre del motor: PPA+GF (negro)
En el caso de las bombas de combustión interna, se utilizará un sistema de control de la resistencia a los rayos UV.
Las partes de las piezas de acero inoxidable
El aro de soporte: acero inoxidable US 304 + anillo de caucho amortiguador
A prueba de agua según la clasificación IP65 (en60529)
Conexión: 3 cables / Conector a prueba de agua es opcional
Diámetro de la boquilla:20.5 mm (diámetro interior:14.5 mm)

■ Especificaciones del modelo

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

■ Instrucciones de montaje
Las bombas de la serie JQ-P6202 son bombas centrífugas que requieren precargados,
La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre inmerso en el líquido, o precargada antes de encender la energía.

1: La bomba no debe funcionar en seco, aunque puede funcionar en seco durante 30 segundos (después de 30 segundos de funcionamiento en seco, se detendrá automáticamente), el funcionamiento en seco hará ruido,También aumenta la abrasión del eje y la manga del eje.

2: Utilice el tubo roscado de diámetro recomendado para conectar la entrada de la bomba, si utiliza una entrada de manguera de diámetro más pequeño.el aire exterior entra más fácilmente a la bomba a través de la tubería, hará que el rendimiento de la bomba de degradación, y también las burbujas de aire dañar la bomba.

3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (véase la flecha en el puerto de salida).

4: La bomba puede instalarse vertical o horizontalmente (véase la figura 1). Cuando esté instalada verticalmente, el puerto de salida debe estar hacia arriba.

5: Para evitar que la corriente seque (el aire se atasque en el girador), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del girador (véase la figura 1).

6: La tubería conectada debe estar montada verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe utilizarse a menos de 90 grados Codo (véase la figura 2).

7: No se puede utilizar el agua de mar u otra contaminación pesada con granos de impureza líquido como medio líquido.

Figura 1 figura 2 figura 3

■ Parámetro de temperatura
Temperatura media del líquido: -25°C a +105°C (-13°F a +221°F)
Temperatura ambiente de trabajo: -10°C a +100°C (14°F a +212°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)

■ Presión del sistema
-0,2 a 2,5 bar (100 °C).
La vida útil es de más de 20.000 horas en función del voltaje nominal y la temperatura ambiente de 36 °C.

■ Rango de tensión
Bomba de agua nominal de 24 V, rango de funcionamiento de 18 V a 30 V
Aunque el motor puede utilizarse en un amplio rango de tensión y temperatura, una tensión y temperatura excesivas o demasiado bajas afectarán a la vida útil del motor.la bomba no puede estar expuesta a la radiación térmica del ambiente.

Líquido medio: agua pura, mezcla líquida (Agua con menos del 60% de glucol)

■ Parámetro eléctrico
Especificación:
No. especificación de la categoría
1 Voltado nominal 24V
2 Tensión de trabajo 18V-30V
3 Potencia nominal de 5 a 55 W
3 Rango de caudal de 0 a 22 L/minuto
4 Alcance de elevación 0-11M
5 Ruido ≤ 45 dB
6 Duración de servicio 20000H
7 Modo de funcionamiento
8 Diámetro de la entrada 20,5 mm (diámetro interior):14.5 mm)
9 Diámetro de la salida 20,5 mm (diámetro interior):14.5 mm)

■ Descripción del cableado
Largo estándar del cable: 40 cm (no arrastre el cable)

Negro: DC-

Rojo: DC +

■ Descripción de la PWM

Tres formas de regulación de la velocidad

1: 0 a 5 V de voltaje analógico
2: relación del ciclo de trabajo del PWM 0%-100% (gráfico siguiente)
3: Frecuencia de entrada PWM (1K-10K Hz)

Todos los datos son personalizables para el cliente

■Servicio de personalización:
1:Las piezas de la bomba se pueden personalizar de acuerdo con los requisitos específicos del cliente
2:Pumpas  Parámetros de rendimiento personalizables según las necesidades del cliente
3:Accesorios opcionales de la bomba personalizables según las necesidades del cliente
4:Programa de circuito especial personalizable según las necesidades del cliente
5:La carcasa exterior se puede personalizar de acuerdo con los requisitos del cliente

■ estructura de las bombas de agua

■ dimensiones generales de la bomba de agua
