Para crear el valor para los clientes. Integridad y provechoso para ambas partes.
 |
| Lugar de origen: | Changzhou, China |
| Nombre de la marca: | Junqi |
| Certificación: | CE, RoHs, REACH |
| Número de modelo: | Motor de pasos NEMA17 |
| Cantidad de orden mínima: | 10pcs |
|---|---|
| Precio: | USD10-28/PC Negotialbe |
| Detalles de empaquetado: | CTN |
| Tiempo de entrega: | 4weeks consiguen después el pago (base en orden), |
| Condiciones de pago: | T / T, Western Union, Paypal |
| Capacidad de la fuente: | 10000set/month |
| Número de modelo: | JQ42HBH25-0404A, JQ42HBH33-0956A, JQ42HBH33-1334A, JQ42HBH38-1206A, JQ42HBH38-1684A, JQ42HBH47-1206A | Ángulo del paso (grados): | 1.8° |
|---|---|---|---|
| Llevar a cabo el esfuerzo de torsión: | los 0.16~0.56N.m | Fase: | 2 |
| Tipo: | Híbrido | Actual/fase: | 0.4~1.68A |
| Uso: | Industrial | Función: | Control |
| Velocidad: | De poca velocidad | Estructura: | Paso |
| Característica de Portect: | Incluido | Forma: | Cuadrado |
| Longitud corporal: | 25mm/33mm/38mm/47mm/60m m | Eje: | Solo eje |
| Resaltar: | 2PH motores de pasos eléctricos,alto motor de escalonamiento del esfuerzo de torsión de 42m m,motores de pasos eléctricos de 60m m |
||

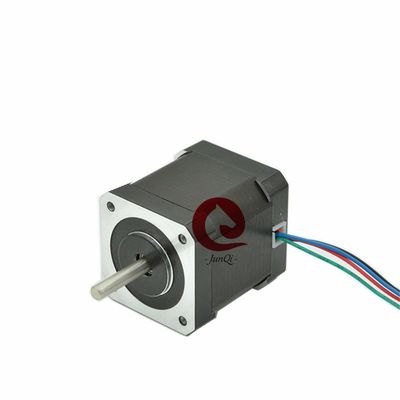

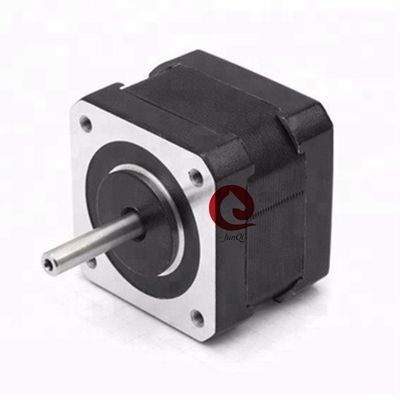

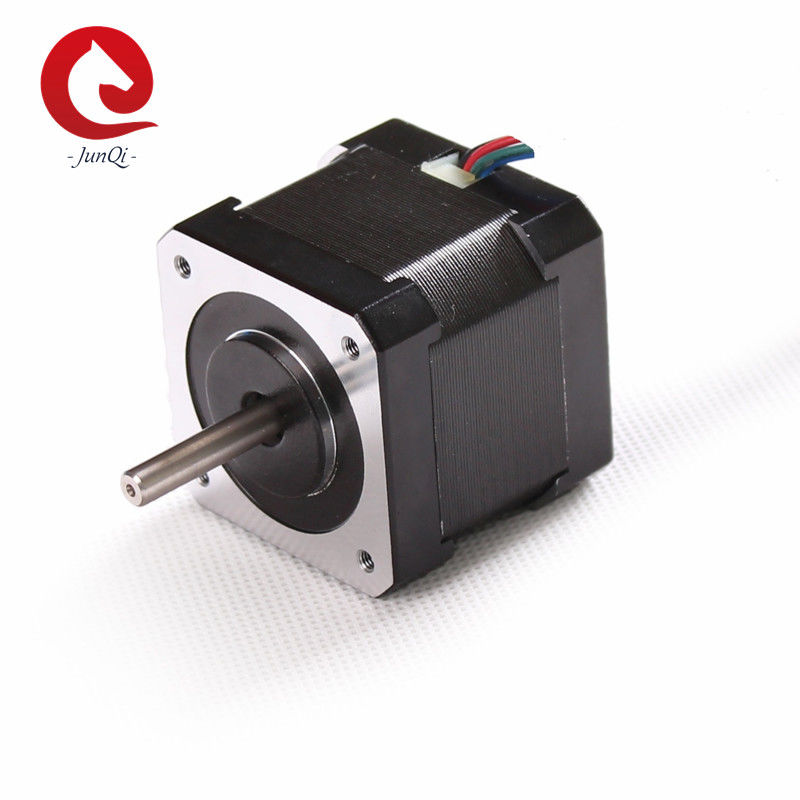

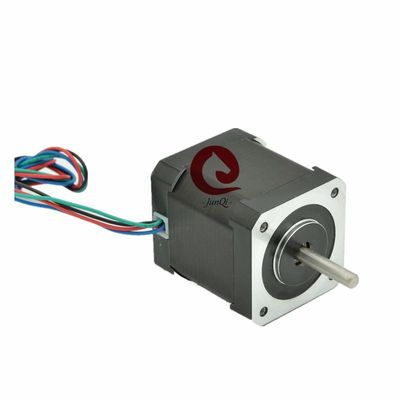

1.8Degree motor de pasos del alto esfuerzo de torsión bifásico NEMA17 (42m m)
Características:
1. Inercia baja, respuesta rápida
2. Alto esfuerzo de torsión, eficacia alta
3. Vibración baja, de poco ruido
4. Tamaño pequeño
Especificación general:
| Artículo | Especificación |
| Ángulo del paso | 1.8° |
| Exactitud del ángulo del paso | el ±5% (paso completo, ninguna carga) |
| Juego radial | 0.02mm@450g |
| Juego axial | 0.08mm@450g |
| Fuerza de Max.Radial | 28N (20m m del reborde) |
| Fuerza de Max.Axial | 10N |
| Fuerza dieléctrica | 600VAC/1S |
| Resistencia de aislamiento | 100MΩ, 500VDC |
| Temperatura ambiente | -20℃~+50℃ |
| Clase del aislamiento | Clase B |
Detalles rápidos:
| Modelo | Tamaño de marco | Fase | Tipo del eje |
Longitud corporal (milímetro) |
Llevar a cabo el esfuerzo de torsión (Nanómetro) |
Corriente clasificada (a) |
| JQ42HBH25-0404A | NEMA17 (42m m) | 2 | Solo eje | 26 | 0,17 | 0,4 |
| JQ42HBH33-0956A | NEMA17 (42m m) | 2 | Solo eje | 33,5 | 0,16 | 0,95 |
| JQ42HBH33-1334A | NEMA17 (42m m) | 2 | Solo eje | 33,5 | 0,22 | 1,33 |
| JQ42HBH38-1206A | NEMA17 (42m m) | 2 | Solo eje | 39,5 | 0,26 | 1,2 |
| JQ42HBH38-1684A | NEMA17 (42m m) | 2 | Solo eje | 39,5 | 0,36 | 1,68 |
| JQ42HBH47-1206A | NEMA17 (42m m) | 2 | Solo eje | 47,5 | 0,317 | 1,2 |
| JQ42HBH47-1684A | NEMA17 (42m m) | 2 | Solo eje | 47,5 | 0,44 | 1,68 |
| JQ42HBH60-1206A | NEMA17 (42m m) | 2 | Solo eje | 60 | 0,56 | 1,2 |
Tamaño mecánico:
Esquema eléctrico:
Curva del esfuerzo de torsión:
Especificación de Electricl:
| Modelo |
Actual /Phase |
Resistencia /Phase |
Inductancia /Phase |
Tenencia Esfuerzo de torsión |
Muesca Esfuerzo de torsión |
Ventajas del #of |
Rotor Inercia |
Longitud | Peso |
| Solo eje | Ω | Mh | N.m | N.m | # | g-cm2 | milímetro | kilogramo | |
| JQ42HBH25-0404A | 0,4 | 24 | 30 | 0,17 | 0,0075 | 4 | 20 | 26±1 | 0,15 |
| JQ42HBH33-0956A | 0,95 | 4,2 | 2,5 | 0,16 | 0,012 | 6 | 35 | 33.5±1 | 0,22 |
| JQ42HBH33-1334A | 1,33 | 2,1 | 2,5 | 0,22 | 0,012 | 4 | 35 | 33.5±1 | 0,22 |
| JQ42HBH38-1206A | 1,2 | 3,3 | 3,2 | 0,26 | 0,015 | 6 | 54 | 39.5±1 | 0,28 |
| JQ42HBH38-1684A | 1,68 | 1,65 | 3,2 | 0,36 | 0,015 | 4 | 54 | 39.5±1 | 0,28 |
| JQ42HBH47-1206A | 1,2 | 3,3 | 2,8 | 0,317 | 0,02 | 6 | 68 | 47.5±1 | 0,35 |
| JQ42HBH47-1684A | 1,68 | 1,65 | 2,8 | 0,44 | 0,02 | 4 | 68 | 47.5±1 | 0,35 |
| JQ42HBH60-1206A | 1,2 | 6 | 7 | 0,56 | 0,028 | 6 | 102 | 60±1 | 0,5 |
Podemos suministrar servicio adicional:
Si este motor no hace juego con su petición. Por favor no dude en entrar en contacto con con nosotros, podemos hacer el eje modificado para requisitos particulares/la bobina/el reborde de montaje/el cable/el conector. Queremos trabajos de lado a lado con usted y su equipo para diseñar un motor que quepa las necesidades exactas de su uso. Toda la ingeniería y ayuda es internas hecho.
Servicio de los accesorios: caja de cambios, conector
Diseño modificado para requisitos particulares: Bobina modificada para requisitos particulares, reborde modificado para requisitos particulares, eje modificado para requisitos particulares….
FAQ:
Q: ¿Cuánto tiempo está el plazo de ejecución de órdenes?
: Plazo de ejecución: 4 semanas después de que recibir el depósito
Q: ¿Cuál es su garantía comercial?
: protección 100% de la calidad del producto.
protección 100% del envío del producto a tiempo.
protección 100% del pago para su cantidad cubierta.
Q: ¿Cuál es Moq?
: 5PCS. Recepción de la pequeña orden.
Q: ¿Usted hace el producto modificado para requisitos particulares?
: Sí, aceptamos el TIC.
Q: ¿Alrededor después de la venta Serive?
: Después de los servicios de ventas 24/7.
Q: ¿Qué debo hacer si me no satisfacen con su producto?
: Si hay defectos en su calidad, podemos intercambiar buen para usted.
Generalmente, este problema es raro.
Q: ¿Cuál es el término del pago?
: T/T y Paypal se utiliza más, nos entran en contacto con por favor para los detalles
Q: ¿Cuál es el nivel de calidad de su producto?
: Producimos buena calidad, rechazamos producir baja calidad.
