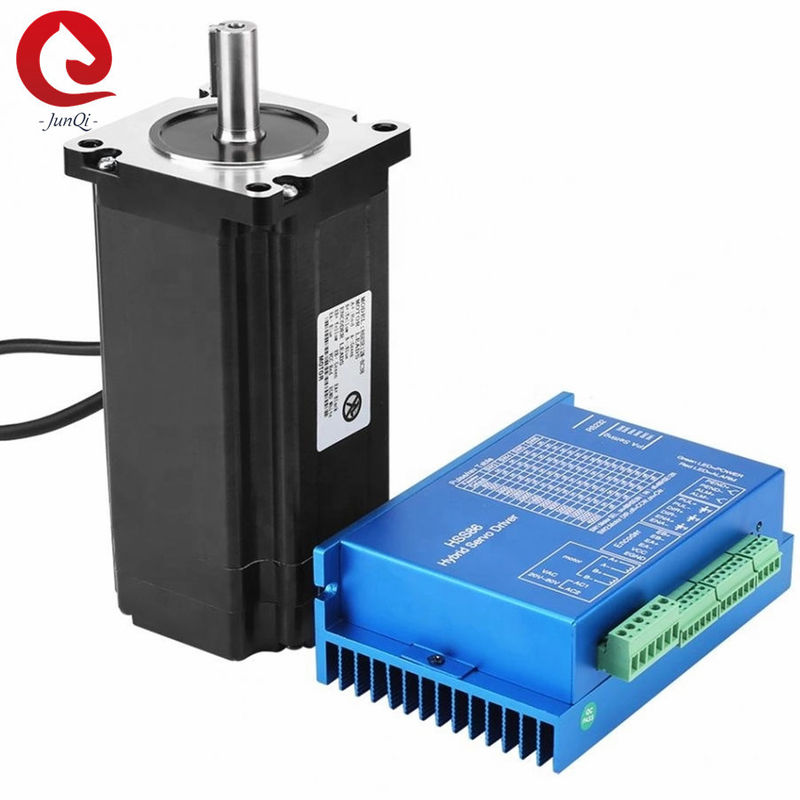

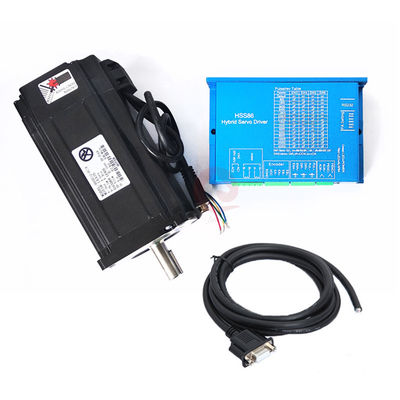

Motor paso a paso de circuito cerrado NEMA34 y controlador

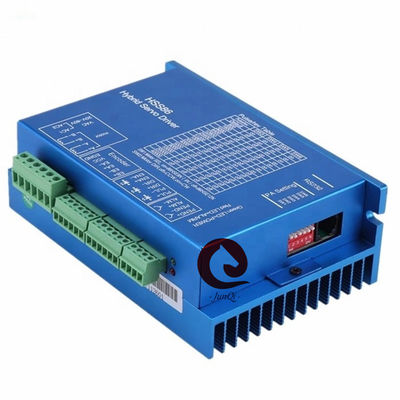

Controlador HSS86:
Características:
1. Corrección de error de posición y nunca pierde pasos
2. Respuesta rápida y aceleración perfecta, alto par a alta velocidad
3. Ajuste automático de corriente basado en la carga, menor aumento de temperatura
4. Función de protección contra sobrecorriente, sobretensión y ultra diferencia de posición
5. La frecuencia de respuesta de los pulsos puede alcanzar los 200KHZ
6. 16 tipos de micro-pasos a elegir, máximo 51200 micro-pasos/rev.
7. Controla motores paso a paso de circuito cerrado de la serie nema 34 de 4.5N.m, 8N.m, 12N.m
8. Rango de voltaje: AC20~80V o DC30~110V

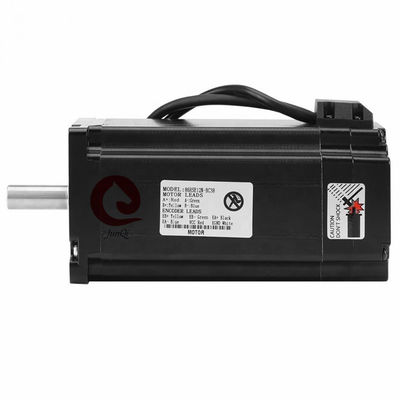

Servomotor de circuito cerrado:
Parámetro del motor:
|
Motor
Modelo
|
Ángulo de paso |
Corriente |
Resistencia |
Inductancia |
Par de retención |
Longitud del motor |
Longitud total |
Controlador adecuado |
Resolución del codificador |
| 86HSE4N-BC38 |
1.8° |
6.0A |
0.45±10%Ω |
3.7±20%mH |
4.5 N.m |
82mm |
103mm |
HSS86 |
1000ppr |
| 86HSE8N-BC38 |
1.8° |
6.0A |
0.44±10%Ω |
3.7±20%mH |
8.0 N.m |
118mm |
139mm |
HSS86 |
1000ppr |
| 86HSE12N-BC38 |
1.8° |
6.0A |
0.45±10%Ω |
5.2±20%mH |
12.0 N.m |
156mm |
177mm |
HSS86 |
1000ppr |
Dimensión del motor (mm):
Curva de par/frecuencia:
Observación: La curva azul es la curva de par del motor paso a paso estándar Nema34, la curva roja es la curva de par del motor de circuito cerrado Nema34.
Aplicaciones:
Los productos se aplican ampliamente en máquinas de grabado, trazadores de corte, máquinas textiles, impresoras 3D, instrumentos médicos,
equipos de iluminación de escenarios, robots, CNC, fuentes musicales y otros equipos automáticos industriales
Selección de micro-pasos:
| Micro-pasos/rev |
SW3 |
SW4 |
SW5 |
SW6 |
| Predeterminado (400) |
on |
on |
on |
on |
| 800 |
off |
on |
on |
on |
| 1600 |
on |
off |
on |
on |
| 3200 |
off |
off |
on |
on |
| 6400 |
on |
on |
off |
on |
| 12800 |
off |
on |
off |
on |
| 25600 |
on |
off |
off |
on |
| 51200 |
off |
off |
off |
on |
| 1000 |
on |
on |
on |
off |
| 2000 |
off |
on |
on |
off |
| 4000 |
on |
off |
on |
off |
| 5000 |
off |
off |
on |
off |
| 8000 |
on |
on |
off |
off |
| 10000 |
off |
on |
off |
off |
| 20000 |
on |
off |
off |
off |
| 40000 |
off |
off |
off |
off |
Dimensión mecánica (mm):
Diagrama:
Embalaje:
Cajas de cartón más embalaje de espuma. También podemos embalar los productos según los requisitos del cliente.
Certificado:
Transporte:
En la actualidad, nuestra empresa admite una variedad de modos de transporte, o según las necesidades del cliente para elegir el modo de transporte.
Preguntas frecuentes:
1.P: ¿Puedo obtener algunas muestras primero?
R: Claro, we nos honra ofrecerle muestras para su verificación.
2.P: ¿Tiene los productos en stock?
R: Nuestros productos se fabrican según su pedido, excepto los productos normales.
3.P: ¿Cuál es el tiempo de entrega?
R: Por lo general, tarda unos 7 días hábiles, pero el tiempo de entrega exacto puede ser diferente para diferentes pedidos o en diferentes momentos.
4.P: ¿Cómo hace su fábrica con respecto al control de calidad?
R: La calidad es la prioridad. Siempre damos gran importancia al control de calidad desde el principio hasta el final de la producción. Cada producto se ensamblará completamente y se probará cuidadosamente antes de embalarlo
