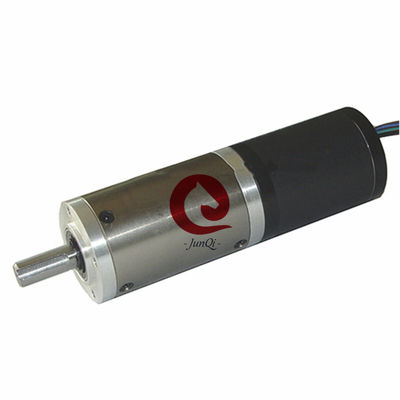

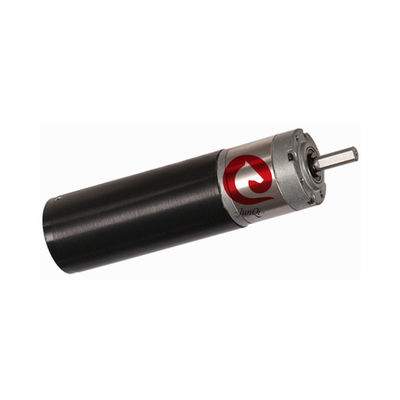

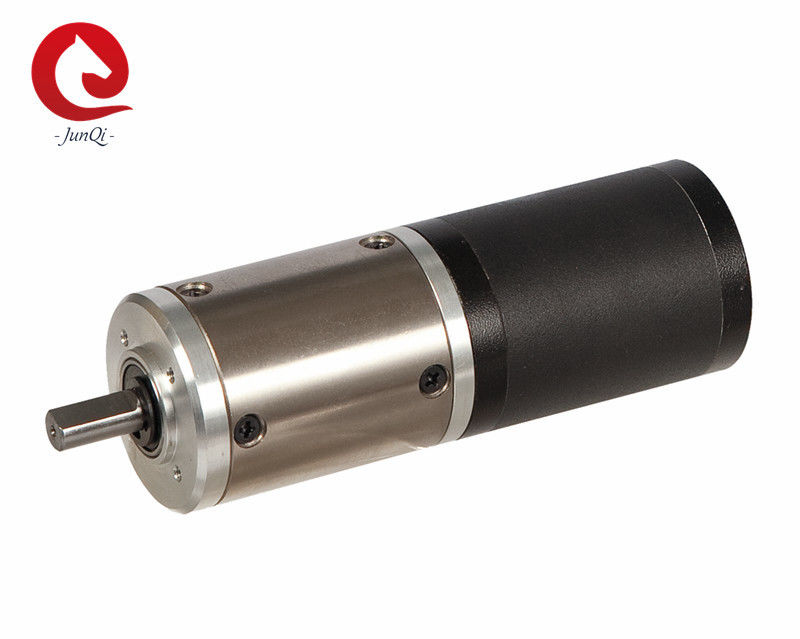

Caja de engranajes planetarios de 42 mm de diámetro, par nominal 0,5 N.m~5,0 N.m 24 VCC 4000 RPM JQ42RBL/42JMG50K Motor de reducción
Características:
Alta eficiencia y bajo ruido.
Duradero y de larga vida útil.
Adecuado para bricolaje o trabajos mecánicos.
Diagrama de cableado:
| Tipo |
Color |
Funciones |
|
UL1007
AWG26
|
Azul |
Vcc |
| Amarillo |
Ha |
| Marrón |
Hb |
| Rojo |
Hc |
| Verde |
GND |
|
UL1007
AWG22
|
Rojo |
Fase U |
| Marrón |
Fase V |
| Negro |
Fase W |
Especificación del motor de accionamiento:
| Artículo |
Unidad |
JQ42RBL30-2455 |
JQ42RBL60-2454 |
| Número de polos |
|
8 |
8 |
| Número de fases |
|
3 |
3 |
| Tensión nominal |
VCC |
24 |
24 |
| Velocidad sin carga |
rpm |
5500 |
5400 |
| Velocidad nominal |
rpm |
4000 |
4200 |
| Par nominal |
mN.m |
20 |
56 |
| Potencia nominal |
W |
8.4 |
25 |
| Par máximo |
mN.m |
60 |
170 |
| Corriente máxima |
A |
1.7 |
4.4 |
| Resistencia de línea a línea |
ohmios@20℃ |
5.9 |
1.6 |
| Inductancia de línea a línea |
mH |
5.1 |
1.94 |
**Notas: Lo anterior es un motor estándar, ¡podemos ser diseñados y fabricados con una solicitud personalizada!
Tamaño mecánico:
Datos técnicos del motorreductor CC sin escobillas:
Datos del motorreductor JQ42RBL30-2445
| Relación de reducción |
|
3.8 |
4.9 |
15 |
19 |
24 |
56 |
71 |
91 |
116 |
212 |
271 |
346 |
442 |
565 |
| Número de trenes de engranajes |
|
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| Longitud de la caja de engranajes (L) |
mm |
35.2 |
35.2 |
45.7 |
45.7 |
45.7 |
56.0 |
56.0 |
56.0 |
56.0 |
66.3 |
66.3 |
66.3 |
66.3 |
66.3 |
| Velocidad sin carga |
rpm |
1440 |
1127 |
367 |
289 |
229 |
98 |
77 |
60 |
47 |
26 |
20 |
16 |
12 |
9.7 |
| Velocidad nominal |
rpm |
1047 |
820 |
267 |
211 |
167 |
71 |
56 |
44 |
34 |
19 |
15 |
12 |
9.0 |
7.1 |
| Par nominal |
N.m |
0.07 |
0.09 |
0.24 |
0.31 |
0.39 |
0.82 |
1.0 |
1.3 |
1.7 |
2.8 |
3.5 |
4.5 |
5 |
5 |
|
Carga máxima permitida
en un corto período de tiempo
|
N.m |
1.5 |
1.5 |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
15 |
15 |
Datos del motorreductor JQ33RBL80-2490
| Relación de reducción |
|
3.8 |
4.9 |
15 |
19 |
24 |
56 |
71 |
91 |
116 |
212 |
| Número de trenes de engranajes |
|
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
| Longitud de la caja de engranajes (L) |
mm |
35.2 |
35.2 |
45.7 |
45.7 |
45.7 |
56.0 |
56.0 |
56.0 |
56.0 |
66.3 |
| Velocidad sin carga |
rpm |
1414 |
1107 |
360 |
264 |
225 |
96 |
76 |
59 |
47 |
25 |
| Velocidad nominal |
rpm |
1099 |
861 |
280 |
221 |
175 |
75 |
59 |
46 |
36 |
20 |
| Par nominal |
N.m |
0.19 |
0.25 |
0.68 |
0.86 |
1.1 |
2.3 |
2.9 |
3.7 |
4.7 |
5 |
|
Carga máxima permitida
en un corto período de tiempo
|
N.m |
1.5 |
1.5 |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
15 |
Podemos suministrar un servicio adicional:
Si este motor no coincide con su solicitud. No dude en contactarnos, podemos fabricar ejes / bobinados / bridas de montaje / cables / conectores personalizados. Trabajaremos codo con codo con usted y su equipo para diseñar un motor que se adapte a las necesidades precisas de su aplicación. Toda la ingeniería y el soporte se realizan internamente.
Servicio de accesorios: Freno, conector, codificador
Diseño personalizado: Bobinado personalizado, brida personalizada, eje personalizado...
