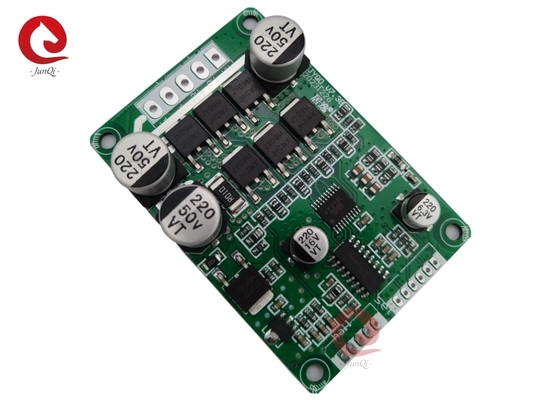

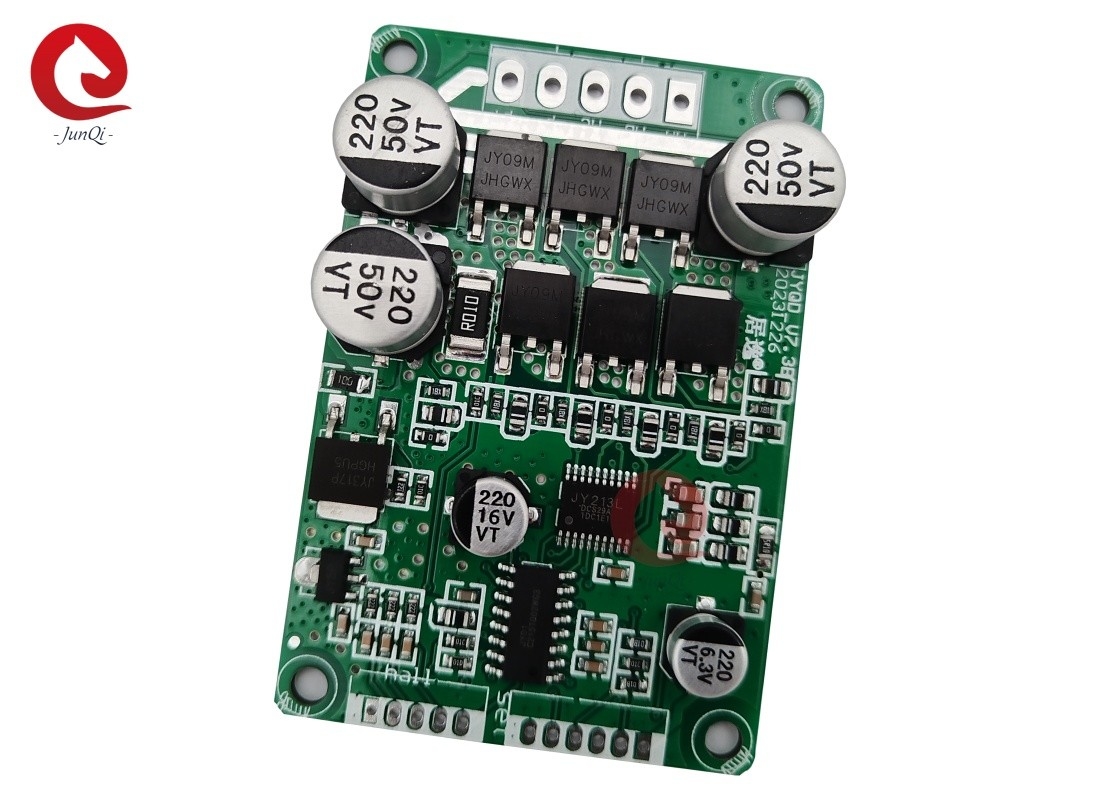

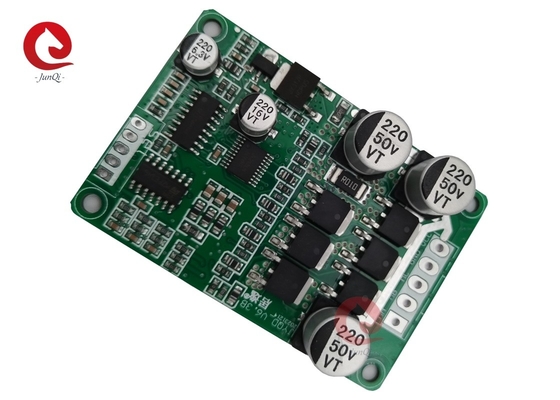

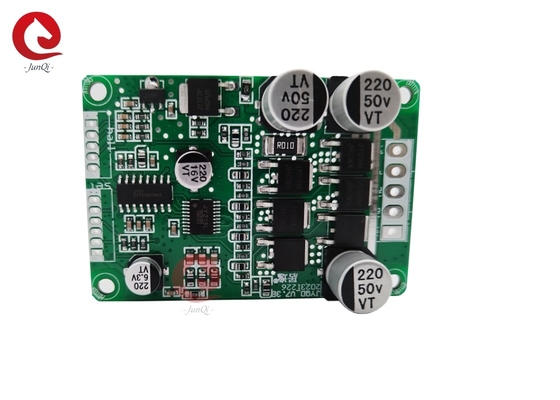

JYQD_V7.3B Sensores de salón BLDC Motor de voltaje 7 ~ 48V Max corriente 10A potencia de accionamiento Menos de 200W

JYQD_V7.3B Voltaje 7~48V Corriente Máxima 10A Potencia de accionamiento inferior a 200W Motores BLDC con sensores Hall

Descripción:

Notas de aplicación:

1. Confirme que los parámetros de voltaje y potencia del motor no excedan el rango especificado por la placa del controlador.

2. Esta placa de controlador es adecuada para motores de CC sin escobillas Hall de 120 grados. No todas las secuencias de línea de los fabricantes’ corresponden a las secuencias de línea de la placa del controlador. Los clientes pueden ajustar la secuencia de línea Hall o la secuencia de línea trifásica del motor de acuerdo con la situación real. Lograr el mejor efecto de conducción.

3. La placa de controlador JYQD_V7.3B es una placa desnuda, el motor de potencia de accionamiento por debajo de 100W no necesita disipación de calor forzada, necesita asegurar una ventilación normal.

4. El puerto de salida de 5V en la placa del controlador está prohibido para conectar equipos eléctricos externos. Solo es adecuado para conectar potenciómetros y interruptores externos a esta placa para la regulación de velocidad e inversión.

5. La señal en la placa del controlador JYQD_V7.3B es la señal de salida de pulso de velocidad del motor, y la corriente de salida es inferior a 5mA.

Diagrama de conexión de cableado:

Descripciones de los puertos:

1. Puerto del sensor HALL
GND — Polo negativo Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Polo positivo Hall

2. Puerto de control
GND — Utilizado para el control interno de la placa del controlador
VR — Puerto de control de velocidad. Regulación de velocidad de voltaje analógico 0V-5V, regulación de velocidad lineal de baja a alta. La regulación de velocidad PWM debe estar conectada a tierra con la placa del controlador.
Z/F — Puertos de control de dirección de rotación. Regulación de velocidad de voltaje analógico 0V-5V, regulación de velocidad lineal de baja a alta. La regulación de velocidad PWM debe estar conectada a tierra con la placa del controlador.
Signal — Puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5V
EL — Control del puerto de habilitación. Conecte 5V para permitir la operación, conecte GND para prohibir la operación.
5V — Voltaje de salida interno de la placa del controlador, potenciómetro o interruptor externo para el ajuste de velocidad y la operación de inversión.

3. Puerto de alimentación
P+ — DC +
P- — DC -
MC — Fase C del motor
MB — Fase B del motor
MA — Fase A del motor

4. Preste atención a que el cable de fase del motor y el cable Hall no sean demasiado largos. Causará interferencia de señal si el cable es demasiado largo.

5. El espaciamiento de los puertos del puerto de control y el puerto de alimentación es de 2,0 mm y 3,96 mm respectivamente.

6. Preste atención al aislamiento de la placa del controlador al agregar disipadores de calor o colocarlos.

Dimensiones (mm):
