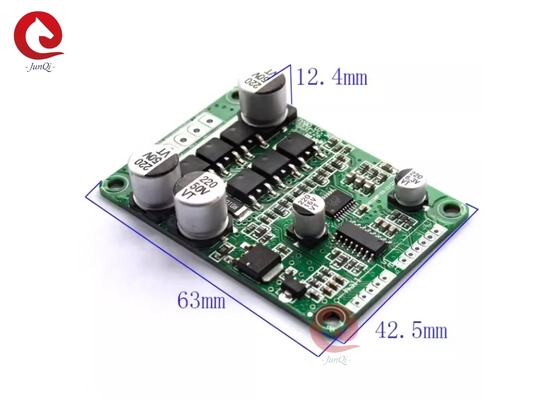

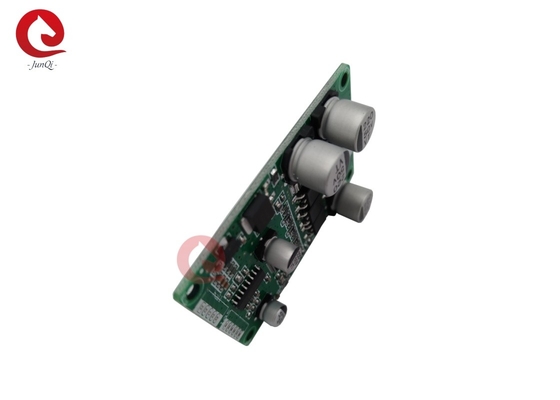

Tensión de trabajo de amplio rango 7~48VDC Max 10A JYQD_V7.3B

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	Junqi
Certificación:	ISO9001
Número de modelo:	El número de unidades de producción

Pago y Envío Términos:

Cantidad de orden mínima:	2pcs (muestra disponible)
Precio:	Negociable
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, PayPal
Capacidad de la fuente:	10000PCS por mes

Contacto

Descripción detallada del producto

El tipo:	Placa de accionamiento de corriente continua sin escobillas	Voltado de trabajo:	7 ~ 48VDC
Tipo de motor:	Motor de corriente continua sin escobillas de 3 fases	Corriente continua:	8A
Temperatura de trabajo:	-20℃~85℃	Control de velocidad PWM:	- ¿ Qué?
Resaltar:	Regulador eléctrico manual de la ventana , Regulador eléctrico de la ventana del camión F2000 del hombre , Regulador de la ventana de 81626406058 manuales

Tensión de trabajo de amplio rango 7~48VDC Max 10A JYQD_V7.3B

Descripción del producto:

Modelo

Temperatura de trabajo

Trabajo

Válvula de tensión

- ¿Qué quieres decir?

En la actualidad

Yo cuento

Velocidad PWM

Control ((1-20KHz)

Voltado analógico

Regulación de la velocidad

Pulso de velocidad

salida de señal

El número de unidades de producción

-20 °C a 85 °C

7 ~ 48VDC

0 ~ 100%

Ciclo de trabajo

0 a 5 V

- ¿ Qué?

Las notas de aplicación:

1Confirme que los parámetros de tensión y potencia del motor no pueden exceder el rango especificado en la placa del conductor.

2Esta placa de conducción es adecuada para motores de corriente continua sin escobillas Hall de 120 grados.Los clientes pueden ajustar la secuencia de la línea Hall o la secuencia de la línea de tres fases del motor de acuerdo con la situación realLograr el mejor efecto de conducción.

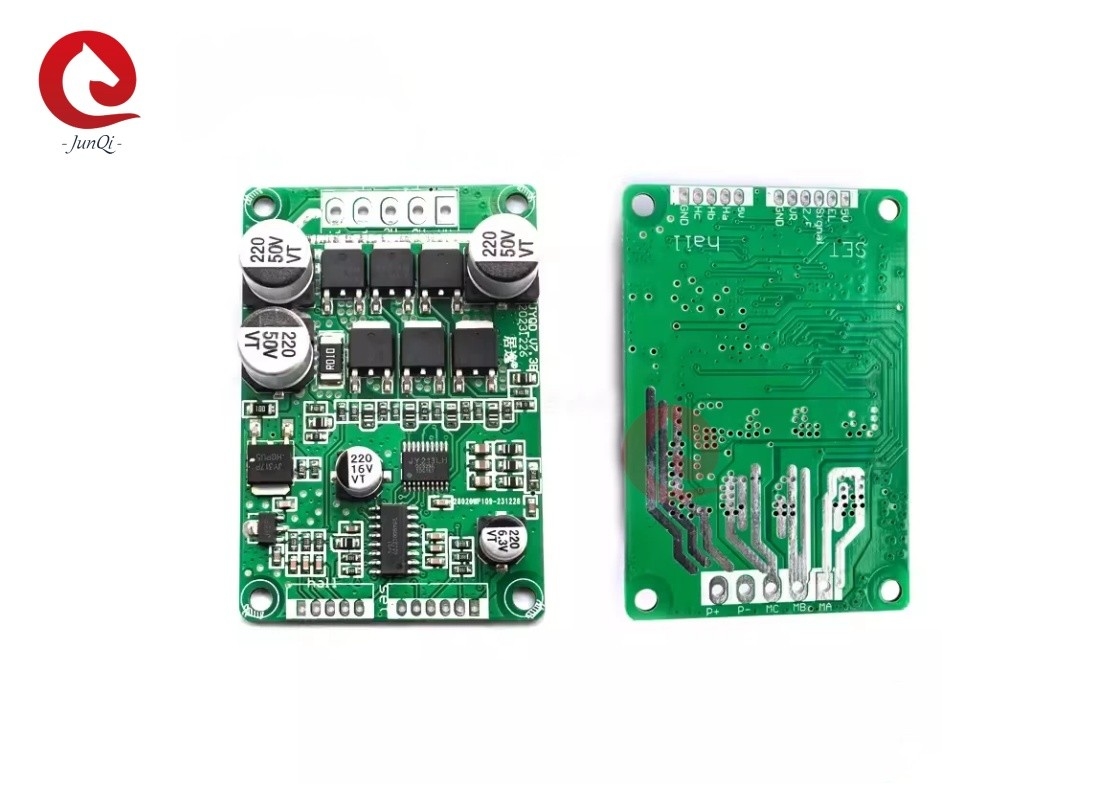

3. JYQD_V7.3B placa de accionamiento es placa desnuda, potencia de accionamiento por debajo de 100W motor no necesita para forzar la disipación de calor, necesita para garantizar la ventilación normal.

4El puerto de salida de 5 V situado en la placa del conductor no puede conectarse a equipos eléctricos externos.Sólo es adecuado para conectar potenciales externos y interruptores a esta placa para la regulación de la velocidad y la inversión.

5La señal en la placa de conducción JYQD_V7.3B es la señal de salida de impulso de velocidad del motor y la corriente de salida es inferior a 5 mA.

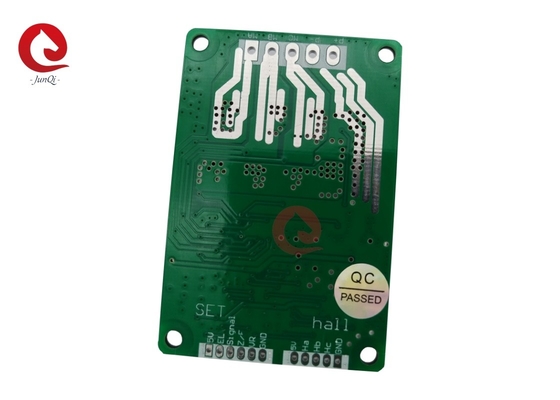

Diagrama de cableadoDescripción de los puertos:

Tensión de trabajo de amplio rango 7~48VDC Max 10A JYQD_V7.3B 0

1Puerto del sensor HALL
GND ️ Polo negativo de la sala
Hc Hall Hc
Hb Sala Hb
Ha Hall Ha
5V

2Puerto de control.
GND Usado para el control interno del tablero del conductor
VR - Puerto de control de velocidad. Regulación de velocidad de voltaje analógica 0V-5V regulación de velocidad, regulación de velocidad lineal de baja a alta. La regulación de velocidad PWM debe estar conectada a tierra con la placa del conductor.
Puertos de control de dirección giratorios. regulación de velocidad de voltaje analógica 0V-5V regulación de velocidad, regulación de velocidad lineal de baja a alta.La regulación de la velocidad PWM debe estar conectada a tierra con el tablero del conductor.
Puerto de salida de la señal de impulso de velocidad del motor, señal de impulso de 5 V
El control del puerto se activa. Conecta 5V para permitir el funcionamiento, conecta GND para prohibir el funcionamiento.
5V Voltado de salida interno de la placa del conductor, potencialómetro externo o interruptor para el ajuste de velocidad y el funcionamiento de marcha atrás.

3Puerto de alimentación
P+ DC +
P- DC -
MC Fase motora C
Fase B del motor
Fase motora A

4. Por favor, preste atención a que el cable de fase del motor y el cable de Hall no sean demasiado largos.

5La distancia entre los puertos del puerto de control y el puerto de alimentación es de 2,0 mm y 3,96 mm, respectivamente.

6.Pongamos atención al aislamiento de la placa de accionamiento al añadir o colocar disipadores de calor.
