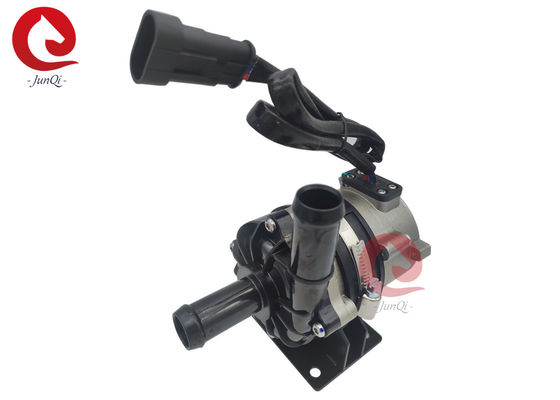

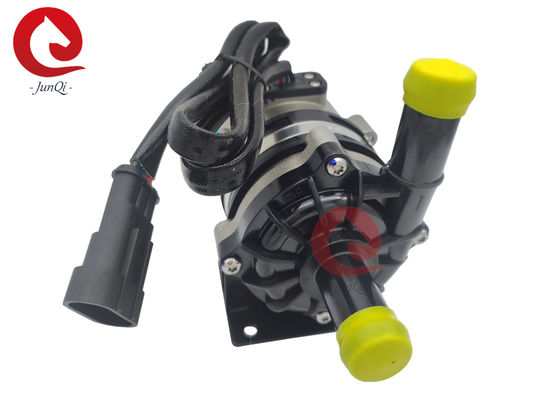

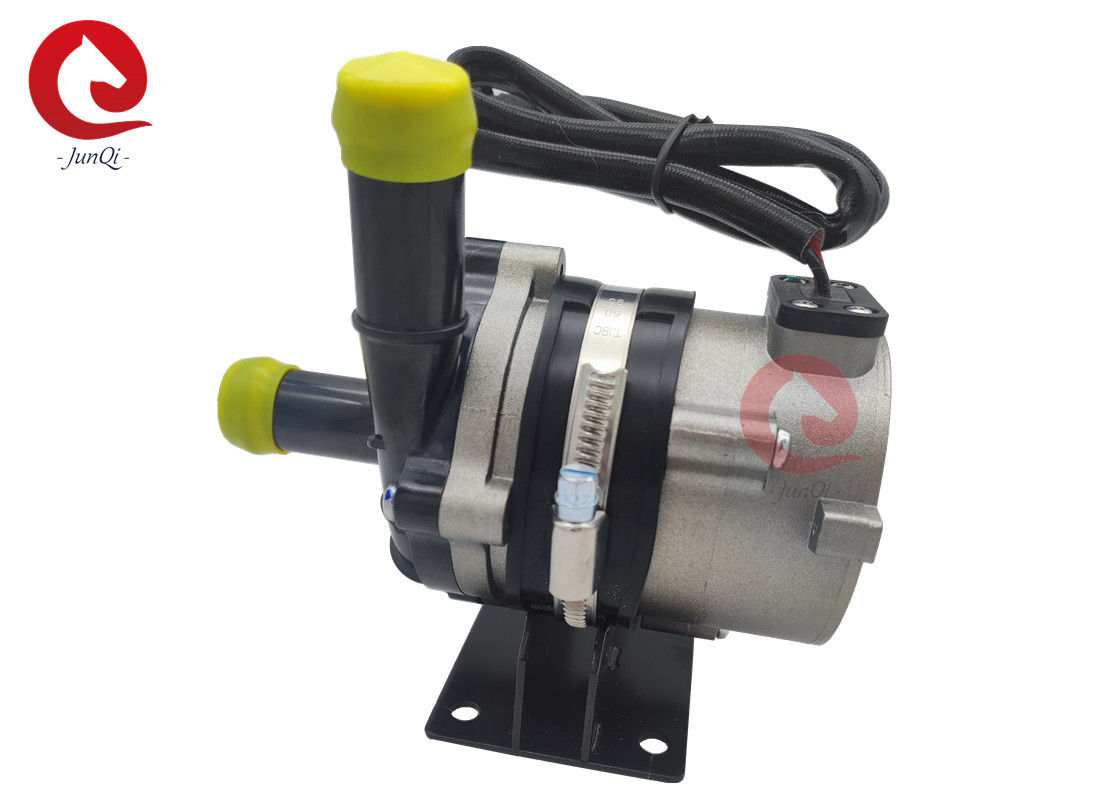

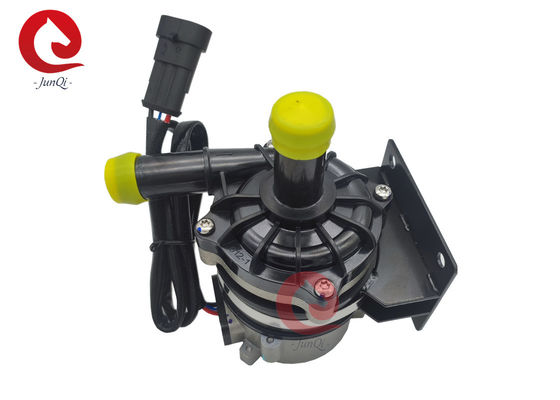

JP100-24V Control PWM de la bomba de motor de corriente continua sin escobillas

JUNQI JP100-24V Bomba de Motor CC sin escobillas, Control PWM 24V 100W Bomba de Agua Eléctrica de Refrigeración de Circulación de Pila de Combustible

Características principales:

1. Potencia constante: La potencia de la bomba de agua es básicamente constante cuando el voltaje de suministro varía entre dc9v-16v;

2. Protección contra sobretemperatura: Cuando la temperatura ambiente supera los 100 ℃ (temperatura límite), la bomba inicia la función de autoprotección, con el fin de garantizar la vida útil de la bomba, se recomienda la instalación en un lugar con baja temperatura o mejor flujo de aire).

3. Protección contra sobretensión: La bomba entra en un voltaje DC28V durante 1 minuto, el circuito interno de la bomba no se daña;

4. Protección contra bloqueo de rotación: Cuando entra material extraño en la tubería, lo que provoca que la bomba de agua se atasque y gire, la corriente de la bomba aumenta repentinamente, la bomba de agua deja de girar (el motor de la bomba de agua deja de funcionar después de 20 reinicios, si la bomba de agua deja de funcionar, la bomba de agua deja de funcionar), la bomba de agua deja de funcionar y la bomba de agua deja de reiniciar la bomba de agua y reinicia la bomba para reanudar el funcionamiento normal;

5. Protección contra funcionamiento en seco: En caso de que no haya medio de circulación, la bomba de agua funcionará durante 20 segundos o menos después del arranque completo.

6. Protección contra conexión inversa: La bomba de agua está conectada al voltaje DC28V, la polaridad de la fuente de alimentación se invierte, se mantiene durante 1 minuto y el circuito interno de la bomba de agua no se daña;

7. Función de regulación de velocidad PWM

8 y función de salida de fallo de alto nivel

9. Arranque suave

♣Información básica

♣ Instrucciones de montaje:

♣ Parámetro de temperatura

Temperatura del líquido medio: -40℃ a +120℃ (-40°F a + 248°F)

Temperatura ambiente de trabajo: -40℃ a +100℃ (-40°F a +212°F)

Temperatura de almacenamiento: -40℃ a +70℃ (-40°F a +158°F)

(hasta 100 ℃, pero acortará la vida útil)

♣ Presión del sistema

-0.2 a 2.5 bar (100℃ (212°F).

La vida útil es de más de 20.000 horas basada en la tensión nominal y una temperatura ambiente de 36℃(86°F).

♣ Modelo de conector y pines

♣ Atenciones

1. Temperatura ambiente de trabajo: -40℃--120℃, debe intentar evitar la proximidad al sistema de tuberías de descarga de gases y al motor durante la instalación, asegurar la temperatura del entorno de trabajo.

2. La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel bajo de agua, para prolongar la vida útil de la bomba.

3. Para reducir la resistencia al agua, se debe reducir al máximo el número de codos en las tuberías durante la instalación, asegurar que no haya ningún codo a menos de 20 cm de la bomba.

4. Por favor, utilice la bomba lejos del entorno polvoriento, el polvo es perjudicial para reducir la vida útil

5. Preste atención a la pureza del agua, evite atascos y bloqueos del impulsor para reducir la vida útil de la bomba.

♣ Gráfico de curvas

♣Descripción del control PWM:

♣Dimensiones generales

♣Aplicaciones:

Aplicar a HEV (Vehículo Eléctrico Híbrido), EV (Vehículos Eléctricos), trenes, barcos y otros sistemas de circulación de calefacción y refrigeración.
