Para crear el valor para los clientes. Integridad y provechoso para ambas partes.

|
| Lugar de origen: | China |
| Nombre de la marca: | junqi |
| Certificación: | IS9001, TS16949,CE |
| Número de modelo: | DKB80 |
| Cantidad de orden mínima: | 5 SISTEMAS |
|---|---|
| Precio: | Negotialbe |
| Detalles de empaquetado: | Conveniente para la exportación |
| Tiempo de entrega: | base en orden, |
| Condiciones de pago: | T/T, Western Union, Paypal |
| Capacidad de la fuente: | 1000set/Month |
| Modelo: | DKB80 Seris | El material: | De aleación de aluminio |
|---|---|---|---|
| Válvula de tensión: | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | El poder: | 80W |
| Flujo nominal: | 1800L/h | Max Head: | 10M |
| Aplicación: | Autobús híbrido, vehículos eléctricos | Teoría: | Bomba centrífuga |
| Utilización: | Agua de refrigeración | ||
| Resaltar: | bomba de agua sin cepillo del motor de 80W DC,Bomba de agua del motor del bldc 12VDC,Bomba de agua sin cepillo del motor de 12VDC DC |
||
Bomba de agua eléctrica para vehículos eléctricos,batería de refrigeración,bomba de refrigerante,bomba de coche eléctrico
Serie DKB80 de automóviles Bomba de agua eléctrica
El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de los vehículos eléctricos.
♣ Aplicaciones
Se aplicará a los vehículos eléctricos híbridos (HEV), vehículos eléctricos (EV), trenes, buques y otros sistemas de circulación de calefacción y refrigeración.
1Motor de vehículo eléctrico híbrido (HEV), vehículo eléctrico de rango extendido (EREV) y ciclo de enfriamiento del sistema de control.
2. minibuses puramente eléctricos ciclo de refrigeración del motor y del sistema de control, ciclo de calentamiento y refrigeración auxiliar de la batería.
3- Ciclo de enfriamiento del turbocompresor.
4Ciclo de refrigeración del agua del motor.
5. ciclo de agua del precalentador de 12 kW.
6. Otros usos del sistema de refrigeración.
♣ Características
* Bomba centrífuga de una sola etapa
* Transmisión de la fuerza magnética (estructura de la bomba del escudo)
* Motor de corriente continua sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
* Con un amplio rango de temperaturas de funcionamiento
* Control de velocidad de la señal PWM (opcional retroalimentación de la señal PG)
* Con control de flujo constante
* Protección de polaridad inversa
* Protección en seco
* Protección contra sobre tensión y sobre corriente
* Sobrecarga, protección contra sobre temperatura
* Componentes electrónicos para vehículos
♣ Descripción técnica (partes en contacto con el líquido)
Encasillado de la cabeza de la bomba: PPS+GF
Se aplicarán las siguientes medidas:
Cavidad del escudo: PPS+GF
Rodamiento del eje: Materiales compuestos de resina de carbono+ lavaplatos cerámicos de zirconio
Eje: eje hueco de acero inoxidable
Rotor: inyección de nylon envasado
Anillo de sellado: EPDM
♣ Dispositivo de conducción (incluido el motor)
Electromagnético de accionamiento: imán + inyección de nylon envasado
Parafusos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor sin escobillas
Cuadro del cable del motor: PPA+GF (blanco)
Cubierta de la bomba: aleación de aluminio
Las partes de las piezas de acero inoxidable
El aro de soporte: acero inoxidable US 304 + anillo de caucho amortiguador
A prueba de agua según la clasificación IP67 (en60529)
Conector: 3 pines o 4 pines (con retroalimentación de la señal PG)
Diámetro de la boquilla:22.6 mm (diámetro interno:16 mm)
♣ Especificaciones del modelo
DKB80-12A ((SR/PG)
DKB80-24A (SR/PG)
Con el sufijo modelo de soporte de montaje: SR (por ejemplo:DKB80-12ASR)
Con el sufijo PG del modelo de pin de retroalimentación de la señal:PG (por ejemplo:DKB80-12APG)
♣ Instrucciones de montaje
Las bombas de la serie DKB80 son bombas centrífugas que requieren precargadas,
La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre sumergido en el líquido, o precargada antes de encender la energía.
1: La bomba no debe funcionar en seco, aunque puede funcionar en seco durante 30 segundos (después de 30 segundos de funcionamiento en seco, se detendrá automáticamente), el funcionamiento en seco hará ruido,También aumenta la abrasión del eje y la manga del eje.
2: Utilice el tubo de diámetro recomendado que conecta la entrada de la bomba, si utiliza una entrada de manguera de diámetro más pequeño.el aire exterior entra más fácilmente a la bomba a través de la tubería, hará que el rendimiento de la bomba de degradación, y también las burbujas de aire dañar la bomba.
3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (véase la flecha en el puerto de salida).
4: La bomba puede instalarse vertical o horizontalmente (véase la figura 1).
5: Para evitar que la corriente seque (el aire quede atascado en el girador), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del girador (véase la figura 1).
6: La tubería conectada debe estar montada verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe utilizarse a menos de 90 grados
El codo (véase la figura 2).
7: No utilice el agua de mar u otra contaminación pesada con líquido de impurezas de granos grandes como medio líquido.
♣ Parámetro de temperatura
Temperatura media del líquido: -40°C a +120°C (-40°F a + 248°F)
Temperatura ambiente de trabajo: -40°C a +100°C (-40°F a +212°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)
♣ Presión del sistema
-0,2 a 2,5 bar (100 °C).
La vida útil es de más de 20.000 horas en función del voltaje nominal y la temperatura ambiente de 36 °C.
♣ Rango de tensión
Bomba de agua nominal de 12 V, rango de funcionamiento de 9 V a 16 V
Bomba de agua nominal de 24 V, rango de funcionamiento de 18 V a 30 V
Aunque el motor puede utilizarse en un amplio rango de tensión y temperatura, una tensión y temperatura excesivas o demasiado bajas afectarán a la vida útil del motor.la bomba no puede estar expuesta a la radiación térmica del ambiente.
Líquido medio: agua pura, mezcla líquida (Agua con menos del 60% de glucol)
Parámetro eléctrico
| Voltado de trabajo (VDC) | Potencia nominal (W) | Flujo máximo (L/H) | Cabeza máxima (M) | Peso (g) |
| 9V-16V(12V) | 80 W | El precio de venta es el siguiente: | 10M | 750 gramos |
| El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | 80 W | El precio de venta es el siguiente: | 10M | 750 gramos |
♣Modelo de conector y pines
♣ Atención
1. temperatura ambiente de trabajo: -40°C-120°C, debe tratar de evitar cerca de tres elementos catalizador, sistema de tubería de descarga de gas y motor durante la instalación,garantizar la temperatura del entorno de trabajo.
2La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel de agua bajo, para prolongar la vida útil de la bomba.
3Para reducir la resistencia al agua, debe reducirse tanto como sea posible el número de codos en las tuberías de la instalación, asegurarse de que no haya ningún codos dentro de 20 cm de la bomba.
4. Por favor, use la bomba lejos del ambiente polvoriento, el polvo es perjudicial para reducir la vida útil
5. Preste atención a la pureza del agua, evite atascarse y bloquear el impulsor para reducir la vida útil de la bomba.
♣ Gráfico de curvas
♣Dimensiones generales
|

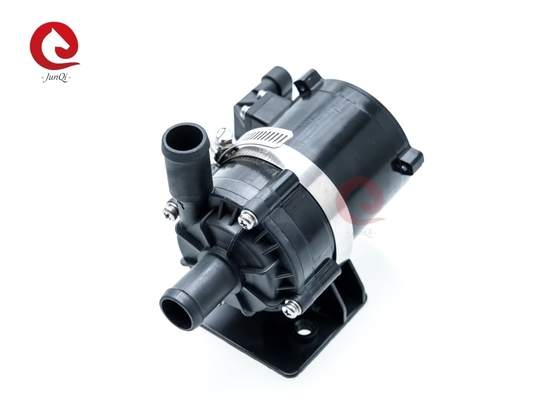

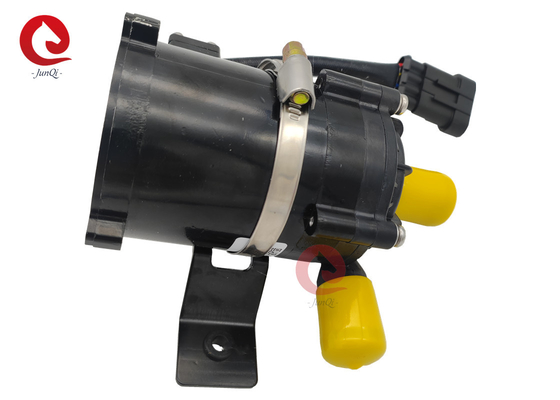

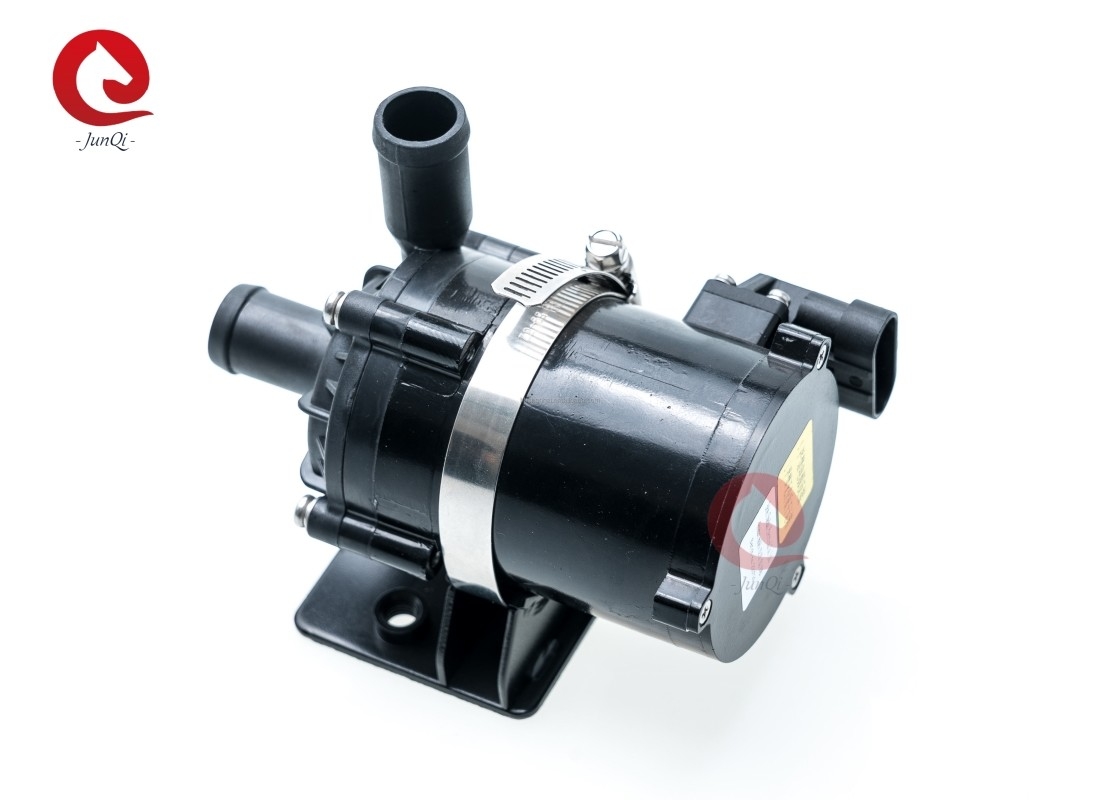

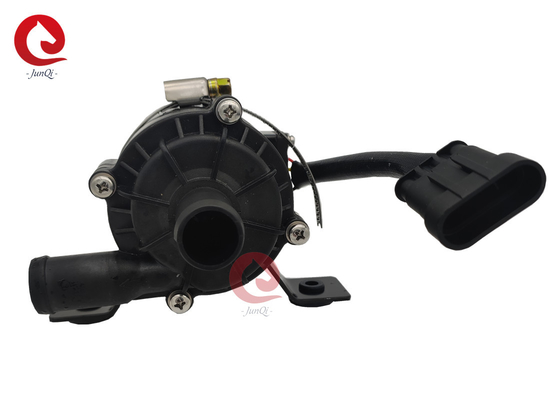

Refrigerador auxiliar 12/24VDC 80W Bomba de agua eléctrica automática imágenes |
