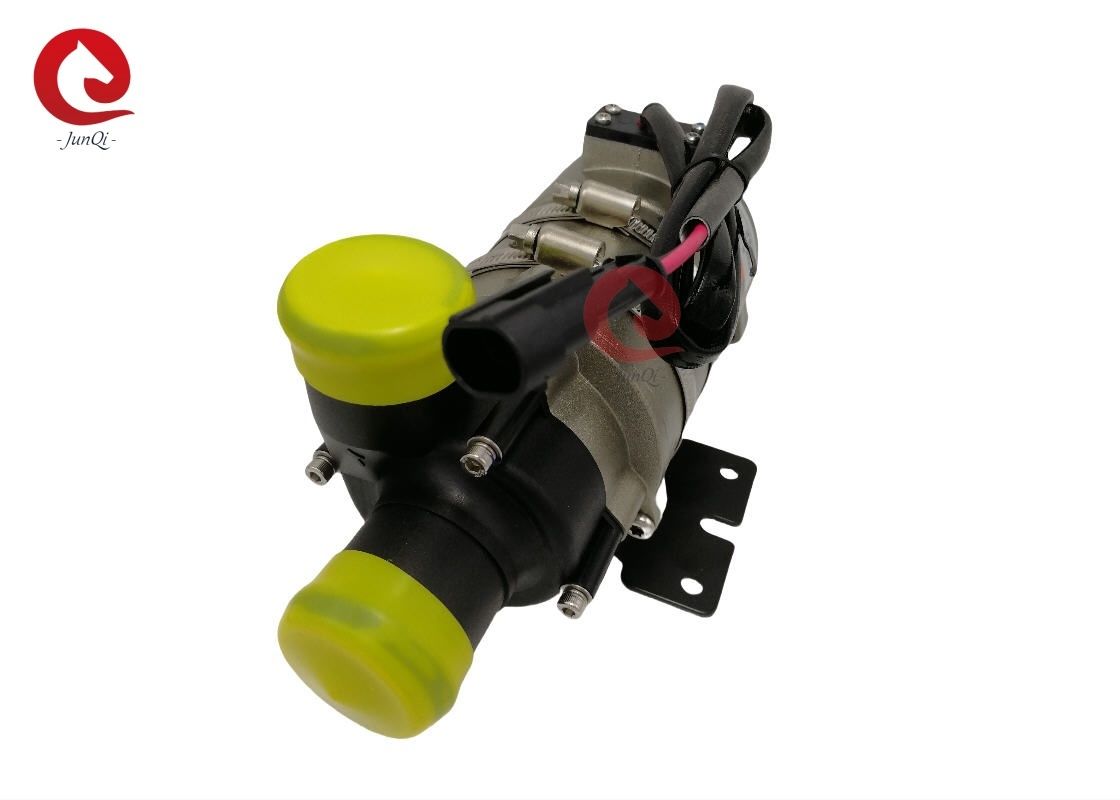

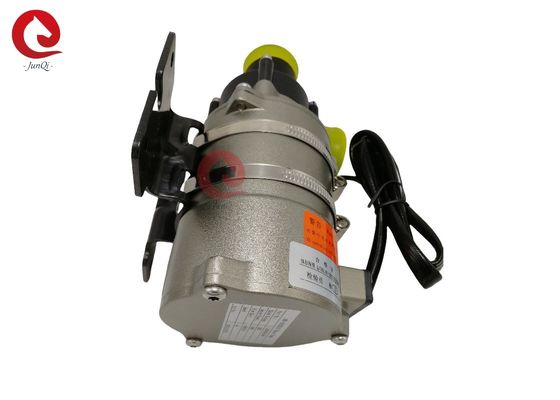

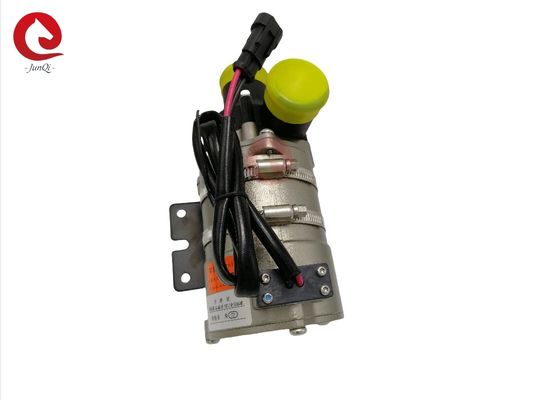

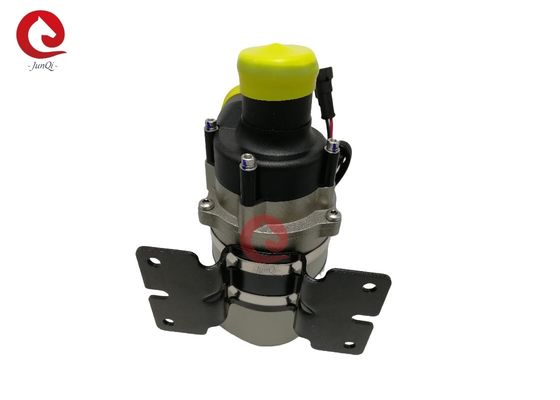

Bomba de agua sin cepillo de DC de la SERIE OWP-6000KL67
Impulso/bomba de la circulación/de la Variable-frecuencia/de poco ruido/centrífugo
Control de PWM/reacción de la señal
■Descripción técnica (partes relacionadas en contacto con el líquido)
Vivienda principal de la bomba: PPS+GF
Impeledor: PPS+GF
Cavidad del escudo: PPS+GF
Manga del eje: materiales compuestos del carborundo
Eje: eje del acero inoxidable (3CR14)
Vivienda del imán: Capsulation plástico del PPS
Anillo de cierre: EPDM
■Dispositivo de conducción (motor incluyendo)
Conducción del rotor: Imán capsulated plástico del PPS
Tornillos y nueces: Acero inoxidable del SUS 304
Motor impulsor: motor sin cepillo
Marco del alambre del motor: PPA GF
Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con pulir con chorro de arena y la anodización de la capa del polvo de +PE.
Soporte: acero
Aro del soporte: Acero inoxidable de los E.E.U.U. 304
Prenda impermeable basada en el grado IP67 (en60529)
Modelo del conector: AMP282104-1 (enchufe hecho juego AMP282109-1)
Diámetro de la boca: 40m m (1,5 pulgadas)■ que montan la instrucción
Las bombas de la serie de OWP-6000KL son las bombas centrífugas que requieren prellenado,
La bomba instalada en la posición más baja del sistema para asegurarse de que el impeledor está siempre
sumergió en el líquido, o prellenó la bomba antes de poder encendido.
1: La bomba no debe seco-correr, aunque puede seco-corriendo por 15 minutos (después de 15
los minutos seco-que corren, parará automáticamente), voluntad corriente seca hace el ruido, también aumentando
abrasión al eje y a la manga del eje.
2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza un más de diámetro bajo
la entrada de bomba de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entra a
bomba a través de la tubería, hará la degradación de funcionamiento de la bomba, y también el aire
las burbujas hacen daño a la bomba.
3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha encendido
el puerto de mercado).
4: La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado
verticalmente, el puerto de mercado debe ser ascendente.
5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe
sea vertical o en la parte superior del impeledor. (véase el cuadro 1)
6: El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire
descargado fácilmente, el tubo del mercado no debe ser utilizado menos de 90 grados codean (véase el cuadro 2).
7: No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el líquido
medio.
■Parámetro de la temperatura
Temperatura líquida media: -40℃ a +85℃ (- 40°F a + 185°F)
Temperatura ambiente de trabajo: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F)
(el ℃ hasta 100, pero él acortará la vida de servicio)
■Presión de sistema
-0,2 a la barra 2,5 (100℃ (212°F).
La vida de servicio es más de 20.000 horas basadas en el voltaje y el 36℃ clasificados (86°F) ambiente
temperatura.
■Gama del voltaje
Bomba de agua clasificada 24V, gama realizable 18V - 32V
Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero excesivo o también
la baja tensión y la temperatura afectarán a la vida de servicio del motor, la bomba no pueden ser
expuesto a la radiación termal ambiente.
Líquido medio: mezcla líquida (agua con debajo de glicol del 60%)
■Parámetro eléctrico
|
Voltaje de funcionamiento
(VDC)
|
Poder clasificado
(w)
|
Flujo clasificado
(L./H)
|
Dimensiones
(milímetro)
|
Peso
(G)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
≥ los4mde H
|
202*90*105 |
1700g |
Modelo del conector y las propiedades eléctricas correspondientes (véase el cuadro 3):
|
AMP282104
(Enchufe hecho juego AMP282109-1
|
1 |
2 |
| +24VDC |
Tierra |
El tamaño recomendado del alambre es (basado en caída de voltaje del 3%)
| Grueso del alambre |
El alambre más largo usado |
| |
24v |
|
1,5 milímetros de ²
|
el 16m |
|
2,5 milímetros de ²
|
los 25m |
|
3 milímetros de ²
|
los 31m |
|
4 milímetros de ²
|
los 40m |
* la longitud del alambre significa la distancia de la bomba a la batería
■Atenciones
1. Temperatura ambiente de trabajo: - 40℃--120℃, debe intentar evitar cerca de tres-elemento
el sistema de tubo de descarga catalítica, de gas y el motor durante la instalación, aseguran el funcionamiento
temperatura del ambiente.
la posición de instalación 2.The de la bomba de agua debe tanto cuanto sea posible cerca del agua baja
nivel, ampliar la vida de servicio de la bomba.
4. Utilice por favor la bomba lejos del ambiente polvoriento, el polvo es dañino reducir el servicio
vida
5. La atención de la paga a la pureza del agua, evita al atasco e impeledor-bloqueó para reducir
vida de servicio de la bomba
■Parametrización para la optimización del tratamiento
■Usos
Ampliamente utilizado en el autobús híbrido, el vehículo de pasajeros híbrido, los vehículos eléctricos, los trenes, las naves y la otra calefacción y
sistema de enfriamiento de la circulación.
■Características
◆Bomba centrífuga
◆Transmisión de la fuerza magnética
◆Motor sin cepillo de DC de la eficacia alta, bajo consumo de energía, eficacia alta, vida de servicio larga.
◆Con temperatura de funcionamiento de la amplia gama
◆El controlar de velocidad de la señal de PWM (opcional)
◆Salida de diagnóstico de la señal (opcional)
◆Con controlar del flujo constante
◆Protección reversa de la polaridad
◆Protección corriente seca
◆Sobre voltaje, sobre la protección actual
◆Sobrecargue, sobre la protección de la temperatura
Dimensión externa:
