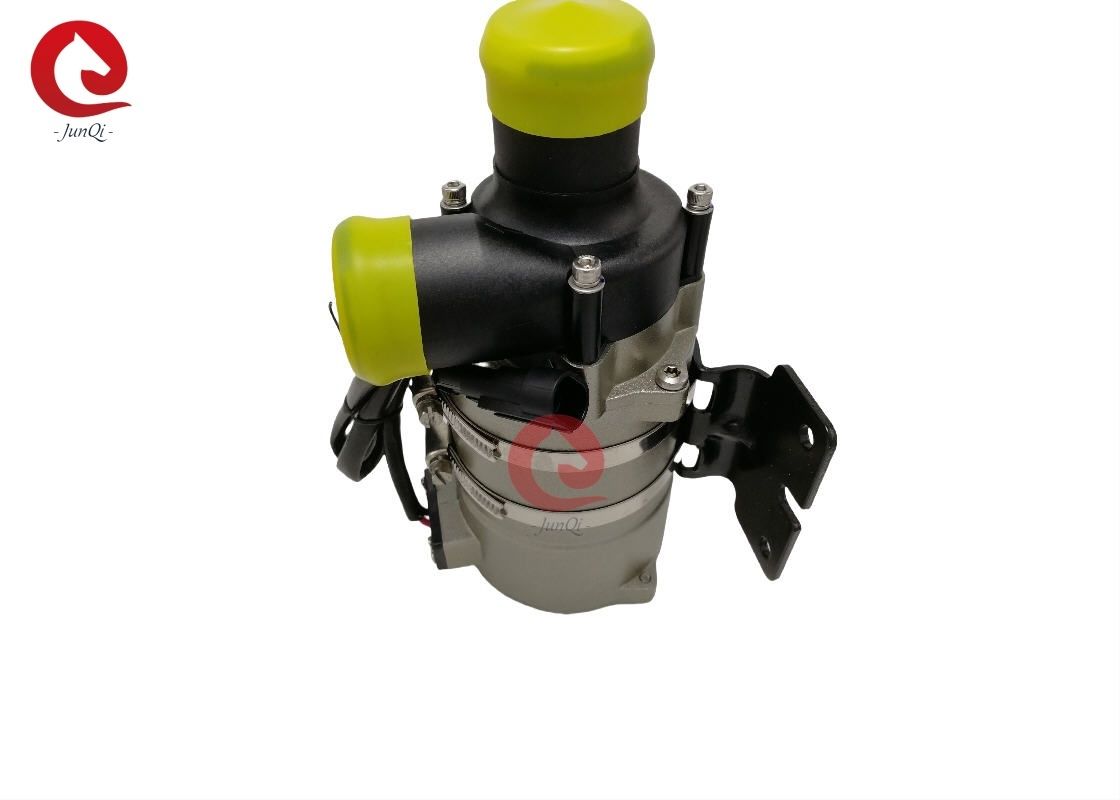

OWP-6000KL67 SERIES bomba de agua de corriente continua sin escobillas
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles.
Control PWM/retroalimentación de la señal
■ Aplicaciones
Ampliamente utilizado en autobuses híbridos, automóviles híbridos, vehículos eléctricos, trenes, barcos y otros sistemas de calefacción y
sistema de circulación de refrigeración.
■ Características
◆Bomba centrífuga
◆Transmisión de la fuerza magnética
◆Motor de corriente continua sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
◆Con un amplio rango de temperaturas de funcionamiento
◆Control de velocidad de la señal PWM (opcional)
◆ Salida de señal de diagnóstico (opcional)
◆Con control de flujo constante
◆Protección de polaridad inversa
◆Protección contra la circulación en seco
◆Protección contra el exceso de tensión y de corriente
◆Sobrecarga, protección contra las temperaturas excesivas
■ Descripción técnica (partes relacionadas en contacto con el líquido)
Encasillado de la cabeza de la bomba: PPS+GF
Se aplicarán las siguientes medidas:
Cavidad del escudo: PPS+GF
Capa del eje: materiales compuestos de carborundón
Acero inoxidable (CR14)
Casilla magnética: encapsulación de plástico PPS
Anillo de sellado: EPDM
■ Dispositivo de accionamiento (incluido el motor)
Rotor motriz: imán encapsulado de plástico PPS
Parafusos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor sin escobillas
Cuadro de alambre del motor: PPA GF
Casilla de la bomba: caja de aluminio fundido a presión con chorro de arena y anodizante + revestimiento en polvo de PE.
En el caso de las máquinas de la categoría 84
El aro de soporte: acero inoxidable US 304
A prueba de agua según la clasificación IP67 (en60529)
Modelo de conector: AMP282104-1 (con conector AMP282109-1)
Diámetro de la boquilla: 40 mm. Instrucciones de montaje
Las bombas de la serie OWP-6000KL son bombas centrífugas que requieren de una bomba precargada,
La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre
se sumerge en el líquido, o precargado la bomba antes de encender.
1: La bomba no debe funcionar en seco, aunque pueda funcionar en seco durante 15 minutos (después de 15 minutos)
minutos de funcionamiento en seco, se detendrá automáticamente), funcionamiento en seco hará ruido, también aumentando
abrasión en el eje y en la funda del eje.
2:Utilice el tubo de diámetro recomendado para conectar la entrada de la bomba, si utiliza un diámetro más pequeño
La presión negativa en la bomba hace que el aire exterior entre más fácilmente en la bomba.
la bomba a través de la tubería, que hará que la bomba degradación del rendimiento, y también el aire
Las burbujas dañan la bomba.
3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (véase la flecha en
el puerto de salida).
4: La bomba se puede instalar vertical o horizontalmente (véase la figura 1).
Verticalmente, el puerto de salida debe estar hacia arriba.
5:Para evitar que la corriente seca (el aire se atasque en el impulsor) el puerto de salida de la bomba de agua debe
estar en posición vertical o en la parte superior de la rueda (véase la figura 1).
6: La tubería conectada debe estar montada verticalmente (o sin codo en 20 cm) para que el aire
Cuando el tubo de salida se descargue fácilmente, no debe utilizarse a menos de 90 grados de altura (véase la figura 2).
7: No puede utilizar el agua de mar u otra contaminación pesada con granos grandes líquido de impurezas como líquido
Es mediano.
■ Parámetro de temperatura
Temperatura media del líquido: -40°C a +85°C (-40°F a + 185°F)
Temperatura ambiente de trabajo: -40°C a +120°C (-40°F a +248°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)
■ Presión del sistema
-0,2 a 2,5 bar (100 °C).
La vida útil es superior a 20.000 horas en función del voltaje nominal y del ambiente de 36°C (86°F)
la temperatura.
■ Rango de tensión
Bomba de agua nominal de 24 V, rango operativo de 18 V a 32 V
Aunque el motor puede utilizarse en un amplio rango de tensión y temperatura, pero excesiva o demasiado
baja tensión y temperatura afectará a la vida útil del motor, la bomba no puede ser
expuestos a la radiación térmica del ambiente.
Líquido medio: mezcla líquida (agua con menos del 60% de glucol)
■ Parámetro eléctrico
|
Voltado de trabajo
(VDC)
|
Potencia nominal
(W)
|
Flujo nominal
(L/H)
|
Las dimensiones
(mm)
|
Peso
(g) El
|
| 18 a 32 V (24 V) |
No más de 190 W |
Q=6000L/H,
H.≥4 metros
|
202*90*105 |
- 1700 gramos |
Modelo de conector y propiedades eléctricas correspondientes (véase la figura 3):
|
AMP282104
(Equipo de conexión AMP282109-1)
|
1 |
2 |
| +24VDC |
El GND |
El tamaño recomendado del cable es (basado en una caída de voltaje del 3%).
| espesor del alambre |
El alambre más largo utilizado |
| |
24 V |
|
1.5 mm2
|
16 metros |
|
2.5 mm2
|
25 metros |
|
3 mm2
|
31 metros |
|
4 mm2
|
40 metros |
* La longitud del cable significa la distancia desde la bomba hasta la batería
■ Atención
1. temperatura ambiente de trabajo: -40°C-120°C, debe tratar de evitar cerca de tres elementos
el sistema de tubo de descarga de gas y el motor durante la instalación, garantizar el funcionamiento
temperatura del ambiente.
2.La posición de instalación de la bomba de agua debe estar lo más cerca posible del punto de agua baja.
nivel, para extender la vida útil de la bomba.
4. Por favor, use la bomba lejos del ambiente polvoriento, el polvo es perjudicial para reducir el servicio
la vida
5. Preste atención a la pureza del agua, evite atascarse y bloquear el impulsor para reducir el
vida útil de la bomba
■ el desarrollo de laParámetro de rendimiento
Dimensión exterior:
