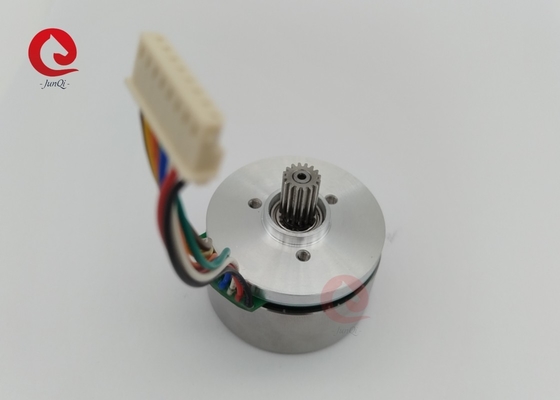

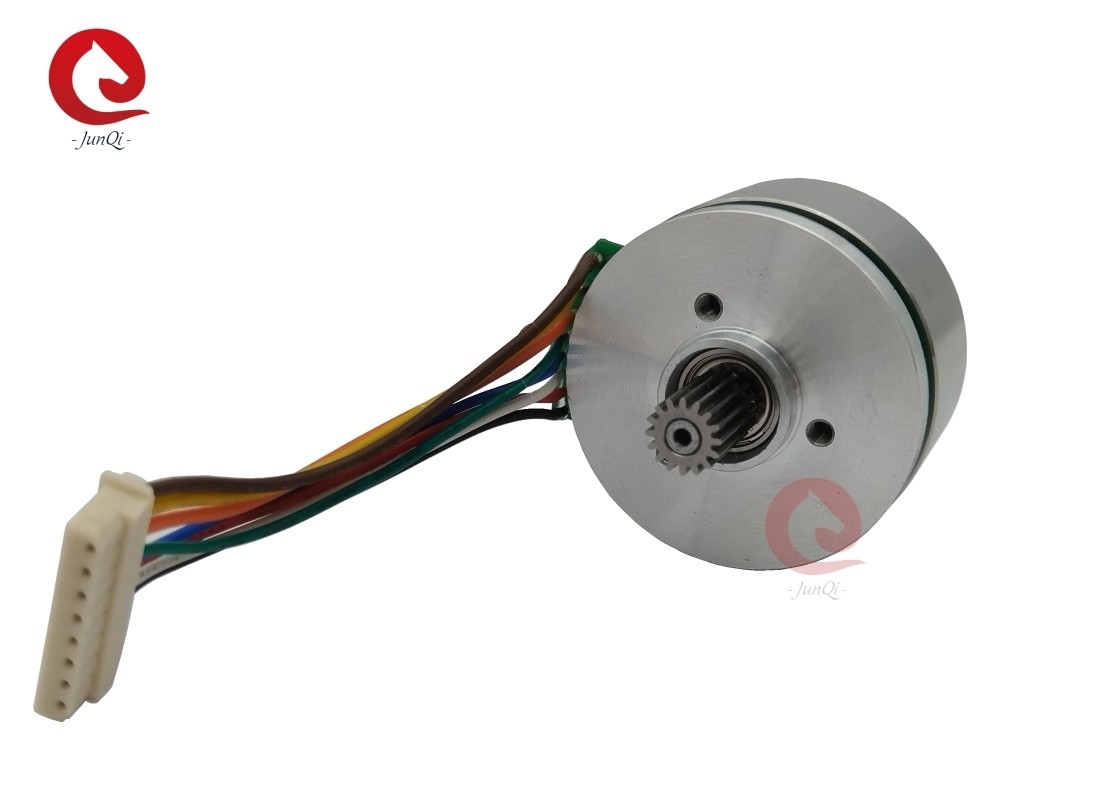

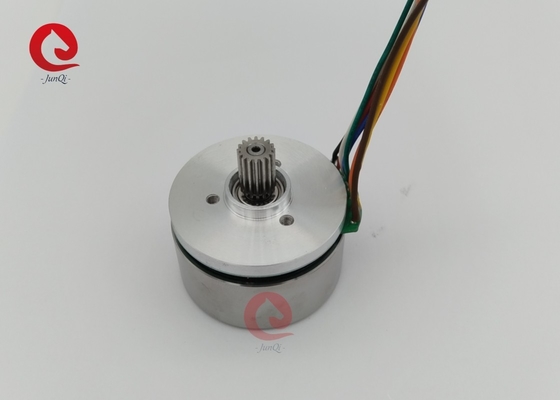

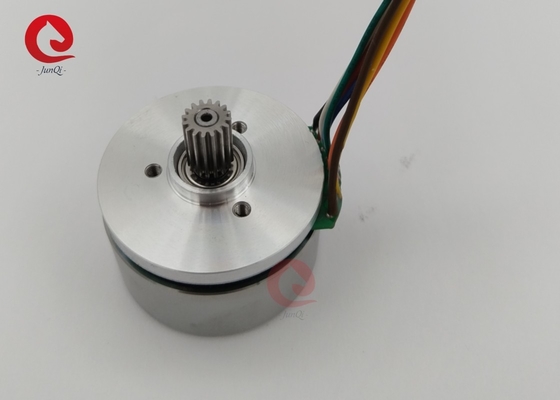

JUNQI 24V 4840rpm 130mN.m 45mm Outroter motor de corriente continua sin escobillas para dispositivo automático

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JEUNKEI
Certificación:	CE, RoHS
Número de modelo:	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Pago y Envío Términos:

Cantidad de orden mínima:	5pcs (muestra disponible)
Precio:	USD30-USD60/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Paypal
Capacidad de la fuente:	1000 piezas por mes

Contacto

Descripción detallada del producto

Nombre:	Motor BLDC de 45 mm con rotor exterior	Modelo no.:	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
El tipo:	Las demás	Voltaje clasificado:	24 VDC
Corriente nominal:	3.26A	Esfuerzo de torsión clasificado:	el 130mN.m
Velocidad nominal:	4840 rpm	Peso:	0.15KG
Resaltar:	Motor de corriente continua sin escobillas de 4840 rpm , Motor de corriente continua sin escobillas de 45 mm , Motor de corriente continua sin escobillas de dispositivo automático

Motores planos de corriente continua sin escobillas

El diseño específico del rotor externo de los motores planos de corriente continua sin escobillas da a estos productos una relación excepcional entre potencia y volumen, manteniéndolos muy ligeros y compactos.Estos motores planos de alta torsión DC ofrecen un muy buen control también a baja velocidadNuestra gama de motores BLDC planos ofrece una amplia variedad de tamaños con longitud reducida.

Resumen de las características:

1Amplio rango de control de velocidad y salida de par suave.

2Excelente estabilidad de velocidad.

3Pequeño tamaño, alta potencia.

4Alta eficiencia, bajo aumento de temperatura.

Especificaciones generales:

Punto de trabajo	Especificación
Tipo de enrollamiento	Conexión con estrellas
Ángulo del efecto Hall	Ángulo eléctrico de 120 grados
Juego radial	0.02 mm@450 g
Juego axial	0.14 mm@450 g
Max. Fuerza radial	20N ((10 mm desde la brida)
Max.Fuerza axial	10N
Resistencia dieléctrica	El valor de las emisiones de CO2 será el siguiente:
Resistencia al aislamiento	Se aplicarán las siguientes medidas:
Temperatura ambiente	-20°C~+50°C
Clase de aislamiento	Clase B

Conexión eléctrica:

El número de pin.	Conector	Funciones
Pín 1/Pín 6	JST B6B-PH-K-S	Salón del GND
Pín 2		Vcc Sala +5Vdc
Pín 3		Salón U
Pín 4		Salón V
Pín 5		Salón W
Pín 2	JST B5P-VH	Fase U
Pín 3		Fase V
Pín 4		Fase W
Pín 1/Pín 5		El GND

Especificación eléctrica:

Punto de trabajo	Unidad	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Número de postes		16
Número de fases		3
Voltagem nominal	VDC	24
Torque nominal	el número de unidades de producción	130
Torque de frenado continuo	el número de unidades de producción	156
Velocidad nominal	RPM y velocidad	4840
Potencia nominal	No	70
Torque máximo	el número de unidades de producción	390
Corriente máxima	A. No	11
Resistencia de línea a línea	Las condiciones de ensayo de las pruebas de ensayo	0.56
Inductancia de línea a línea	mH	0.27
Constante de par	Se aplicará el procedimiento siguiente:	37.1
Campo electromagnético trasero	VRS/KRPM	2.75
Inercia del rotor	G.cm2	180
Duración del motor	En el caso de los	27
Peso	G	160
