Junqi M545D conductor paso a paso de 2 fases para corriente inferior a 4,5A Nema23, Nema34 motor paso a paso
Descripción del producto:
El M545D es un controlador de motor paso a paso de nueva generación debido a la adopción de la avanzada tecnología de controlador de chopper bipolar de corriente constante, muestra un funcionamiento estable,Proporciona un par excelente y altoAdemás, reduce significativamente los ruidos y la vibración del motor de operación. El M545D tiene la característica de bajo ruido, baja vibración y bajo calentamiento. El M545D es una fuente de alimentación DC24-48V.Se aplica a los motores híbridos paso a paso de dos fases menores de 4.5A corriente El M545D tiene 14 tipos de micro pasos. El número máximo de pasos es de 51200 pasos/rev (microstep es 1/256).y la corriente de salida tiene 8 puestosEl M545D tiene funciones automáticas de semiflujo, motor mal conectado, sobre-voltado, bajo-voltado y protección contra sobre-corriente.
Características del producto:
1Un conductor de motor paso a paso de alto rendimiento que utiliza tecnología de chopper bipolar de corriente constante.
2Bajo ruido, baja vibración y baja temperatura
3. tensión de 18 a 50 V CC
4. Con 8 puestos de salida de corriente de ajuste, la corriente máxima 4.5A
5- Con 14 puestos de micro-paso subdivisión configuración
6. automático Medio corriente, auto-prueba, sobre tensión, bajo tensión, sobre protección de corriente
7. aislamiento óptico interno, respuesta de frecuencia más alta 200KHZ
8Apto para motores híbridos paso a paso de fase 2 y 4 nema23 y nema43 con rango de corriente de 1,5 a 4,5A
Selección actual:
Selección de Mircrostep:
Dimensión: ((Unidad=mm):
Introducción a los puertos:
1Puertos de interfaz de alimentación:
| Puerto No. |
|
El símbolo |
Nombre |
En el caso de la |
| 1 |
Puertos de entrada de energía |
El GND |
Válvula de entrada |
El valor de las emisiones de CO2 será el siguiente: |
| 2 |
+vdc |
| 3 |
Puertos de entrada del cable de fase del motor |
A+ |
Fase A+ |
Fase motora A |
| 4 |
¿ Qué es eso? |
Fase A- |
| 5 |
B+ |
Fase B+ |
Fase motora B |
| 6 |
¿ Qué es eso? |
Fase B- |
2Puertos de entrada de señales de control
| Puerto No. |
El símbolo |
Nombre |
| 1 |
PUL+ |
Señales de pulso+ |
| 2 |
PUL- |
La señal de pulso... |
| 3 |
DIR+ |
Señales de dirección+ |
| 4 |
DIR- |
La señal de dirección... |
| 5 |
ENA+ |
Habilitar la señal + |
| 6 |
- ¿Qué es eso? |
Activa la señal. |
Conexiones típicas:
Los circuitos internos de interfaz del controlador están aislados por las señales del acoplador opt, R en la figura es una resistencia de limitación de corriente externa.Y tiene un buen rendimiento anti-interferencia.

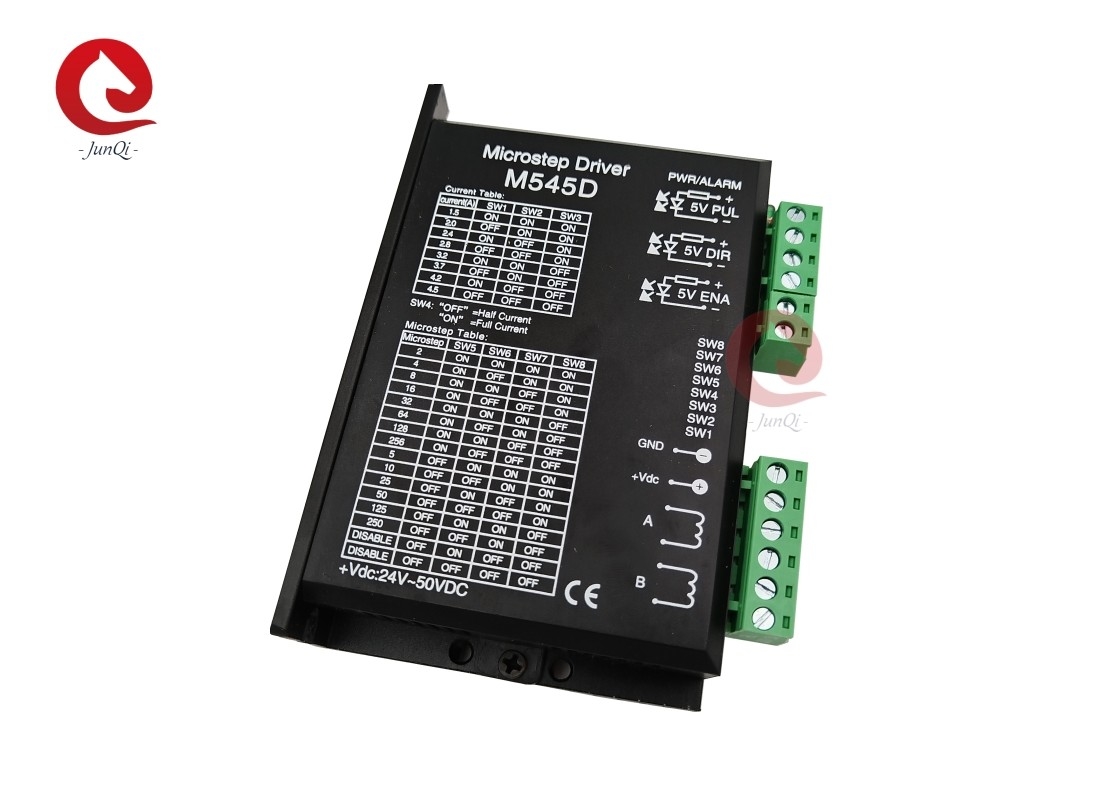

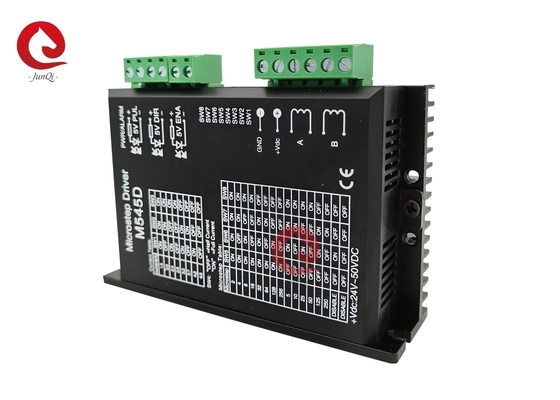

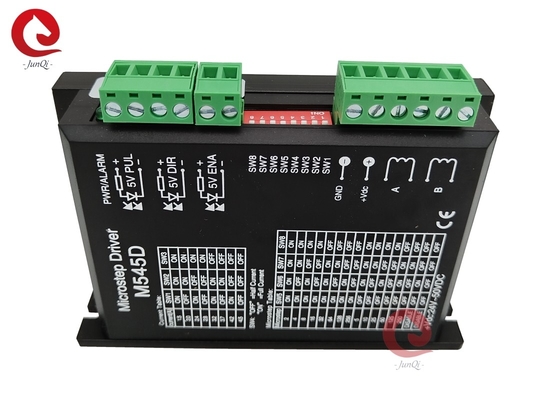

Detalles del producto:
Preguntas frecuentes:
1.P: ¿Puedo obtener algunas muestras primero?
A: Por supuesto, wNos sentimos honrados de ofrecerle muestras para su cheque.
2.P: ¿Tiene los productos en stock?
R: Nuestros productos se fabrican según su pedido, excepto los productos normales.
3.P: ¿Cuál es el tiempo de entrega?
R: Por lo general, toma alrededor de 7 días laborables, pero el tiempo de entrega exacto puede ser diferente para diferentes pedidos o en diferentes momentos.
4.P: ¿Cómo funciona su fábrica con respecto al control de calidad?
R: La calidad es la prioridad. Siempre le damos gran importancia al control de calidad desde el principio hasta el final de la producción. Cada producto será completamente ensamblado y cuidadosamente probado antes de empacar
