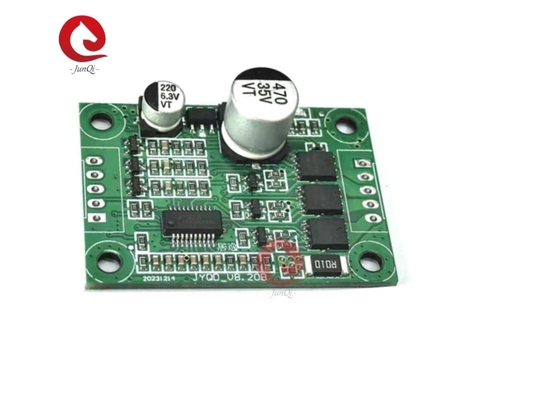

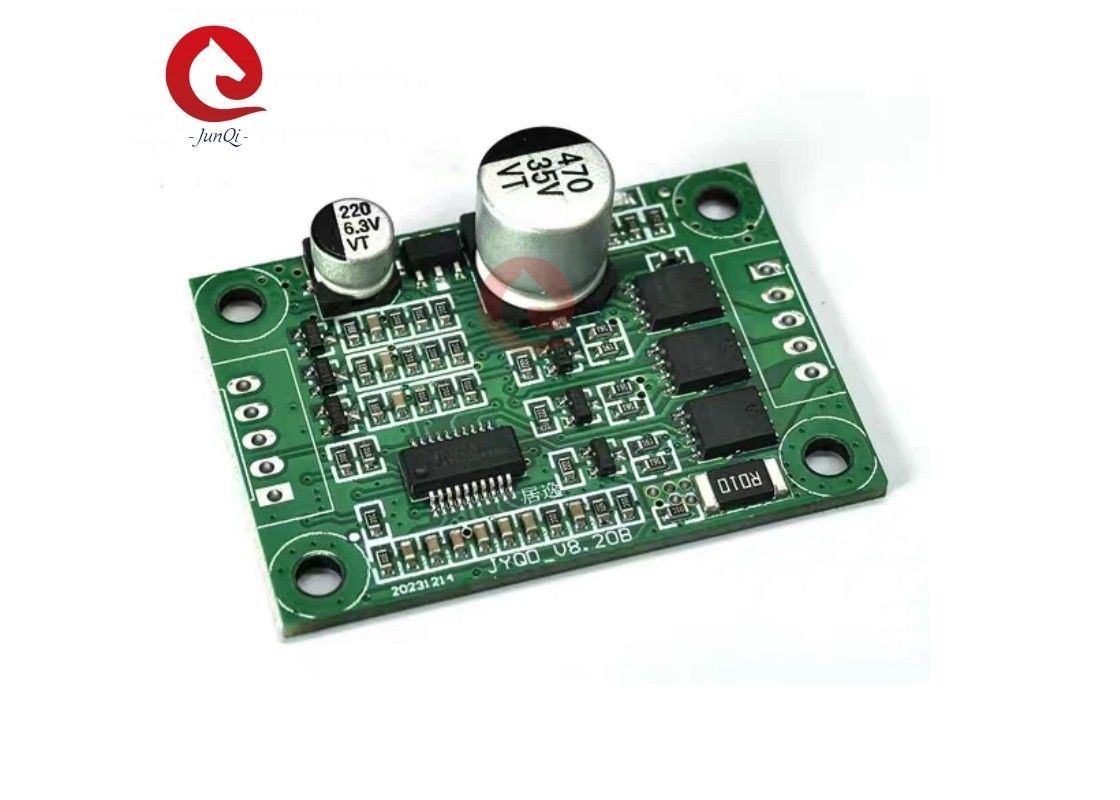

5V ~ 28VDC Máximo 5A JYQD_V8.20B Motor BLDC para el conductor sin pasillo

1. Confirmar que los parámetros de tensión y potencia del motor no exceden el rango de la placa de conducción según lo especificado.
2Esta placa de conducción se utiliza para el motor sin sensor sin escobillas de 3 fases, pero no es adecuada para todos los motores sin sensor sin escobillas de 3 fases directamente.la marcha atrás, la corriente de trabajo del motor sin carga es demasiado grande, la velocidad no es estable, la eficiencia es baja y no se puede arrancar con carga.) Los clientes pueden ajustar la resistencia y la capacidad de la placa de conducción de acuerdo con la situación real para lograr el mejor efecto de conducción (Ponte en contacto con nosotros, le proporcionaremos apoyo técnico)
3. JYQD-V8.20B placa de conducción es una placa desnuda sin carcasa y disipador de calor. Si la potencia del motor por debajo de 36W, no necesita añadir disipador de calor,Sólo necesita asegurar una ventilación normal y aislamiento bienSi la potencia del motor es superior a 36 W, debe añadirse un disipador.
4Tenga en cuenta que la placa de conducción del JYQD-V8.20B no tiene protección contra la conexión inversa, dañará permanentemente la placa de conducción si se invierte la conexión de polaridad.
5El puerto de salida de 5 V en la placa del conductor prohíbe conectar el dispositivo externo. Sólo es aplicable al potencialómetro externo y al interruptor de la placa para la regulación de la velocidad y la inversión.
6El terminal M en la placa de conducción JYQD-V8.20B es la señal de salida de impulso de velocidad del motor (salida de empuje-tirón), y la corriente de salida máxima es inferior a 5 mA.

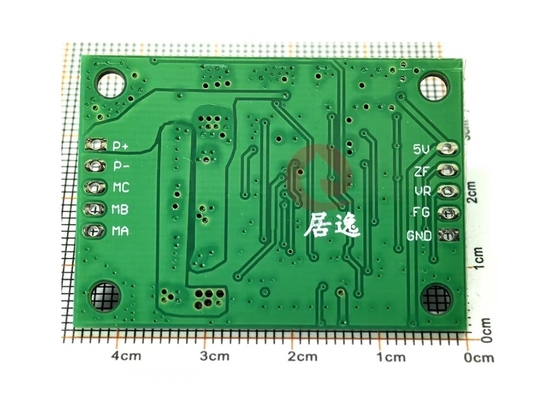

1.Puerto de control

5 V ----- Voltado de salida interno de la placa del controlador, utilizado únicamente para el potencialómetro y la regulación de la velocidad del interruptor y la marcha atrás.

Z/F---- Puertos de control de dirección giratorios. Conectar 5 V alto nivel o no conectar es dirección hacia adelante, conectar 0 V bajo nivel o conectar a GND es dirección inversa.

VR ---- Puerto de control de velocidad. Regulación de velocidad lineal de voltaje analógico 0.1v -5V, La resistencia de entrada es de 20K Ohm,conectar con GND cuando la entrada regulación de velocidad PWM, frecuencia PWM:1-20KHZ; ciclo de trabajo 0-100%

GND Utilizado para el control interno de la placa de accionamiento

2Puerto de alimentación

MA ---- fase motora A

MB ---- fase motora B

MC---- fase motora C

GND----DC-

VCC----DC +

3. Utilice cables blindados si el tablero del conductor se encuentra a más de 50 cm del motor, de lo contrario puede dar lugar a conducción anormal, afectando al uso normal.



4.Distancia del puerto de control: 2.54mm,Distancia del puerto de alimentación:2.54 mm



5. Preste atención al aislamiento entre el MOSFET controlador y el disipador o la placa de instalación.

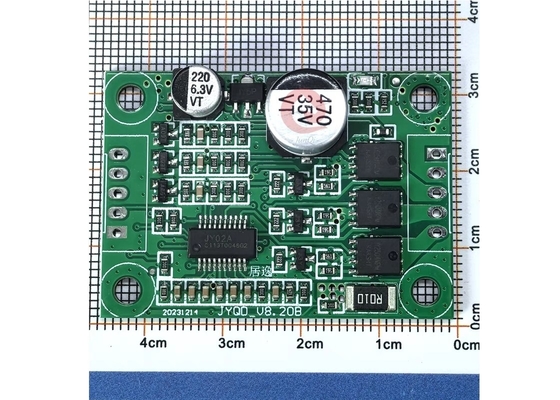

Dibujo dimensional:
