Para crear el valor para los clientes. Integridad y provechoso para ambas partes.
 |
| Lugar de origen: | Changzhou, China |
| Nombre de la marca: | Junqi |
| Certificación: | CE, RoHs, REACH |
| Número de modelo: | *** de JQ42HS - motor de escalonamiento de la serie del IE |
| Cantidad de orden mínima: | 5pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CTN |
| Tiempo de entrega: | 4weeks consiguen después el pago (base en orden), |
| Condiciones de pago: | T / T, Western Union, Paypal |
| Capacidad de la fuente: | 10000set/month |
| Tipo: | motor del motor de escalonamiento | Número de modelo: | *** DE JQ42HS - IE |
|---|---|---|---|
| Tamaño de marco: | 42m m | Tipo de enrrollamiento: | Estrella |
| Esfuerzo de torsión clasificado: | 1.8kg.cm ~7kg.cm | Número de fase: | 2 |
| Longitud corporal: | 29mm/34mm/40mm/48mm/52mm/60m m | Corriente clasificada: | 0.8A~1.7A |
| Uso: | Automotriz, AGV | Forma: | Cuadrado |
| Resaltar: | motor de pasos híbrido de 1,8 grados,Motor de pasos híbrido de la nema 17 |
||

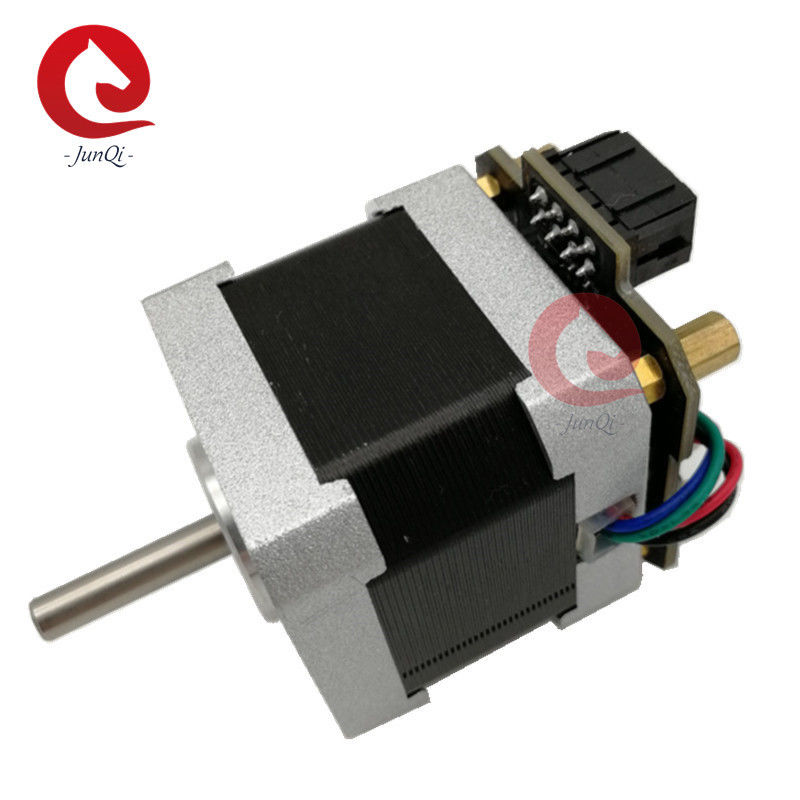

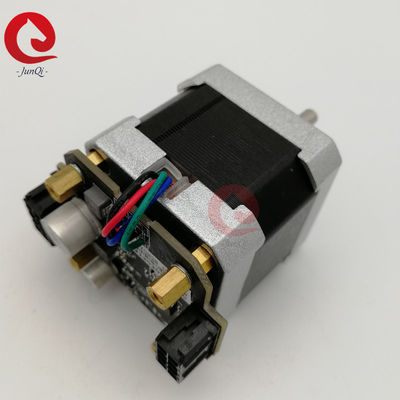

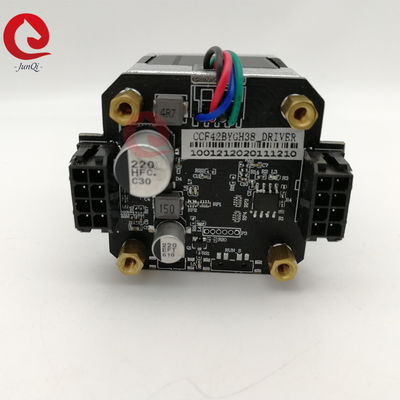

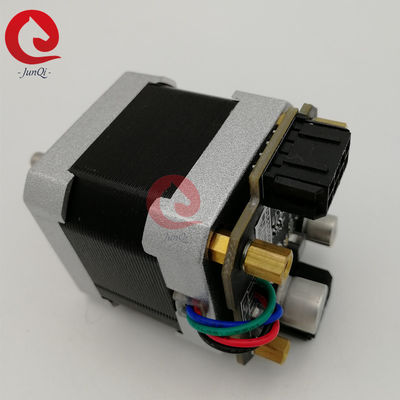

2 fase NEMA17 (42m m) motor de pasos híbrido 42HS, 42BYG de 1,8 grados que camina con RS485 el conductor Board
Los motores de pasos híbridos combinan las mejores características del P.M. y de los motores de pasos de reluctancia variable. Esta tecnología altamente confiable aumenta la muesca y ofrece el alto esfuerzo de torsión y funcionamientos de alta velocidad. La gama híbrida bifásica internacional del motor de pasos de JUNQI ofrece tamaños a partir del 20 hasta 110m m con opciones del ángulo del paso 0,9° o 1,8°.
Especificación general:
| Artículo | Especificación |
| Exactitud del ángulo del paso | el ±5% |
|
Exactitud de la resistencia |
el ±10% |
| Exactitud de la inductancia | el ±20% |
| Subida de la temperatura | 80℃ máximo |
| Temperatura ambiente | -20℃~+50℃ |
| Resistencia de aislamiento | 100MΩMin.500VDC |
| Fuerza dieléctrica | 500VAC para un minuto |
| Juego radial del eje | 0.02Max. (450g-load) |
| Juego axial del eje | 0.08Max. (450g-load) |
Especificación de Electricl:
| Modelo No | Paso Ángulo (°) |
Clasificado Voltaje (v) |
Clasificado Actual (a) |
Fase Resistencia (Ω) |
Fase Inductancia (Mh) |
Tenencia Esfuerzo de torsión (Kg.cm) |
Muesca Esfuerzo de torsión (g.cm máximo) |
Rotor Inercia (² de g.cm) |
Motor Longitud (milímetro) |
Ventajas no. | Motor Peso (Kilogramo) |
| JQ42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| JQ42HS34-0306 | 1,8 | 10,3 | 0,3 | 34,2 | 25,5 | 2,2 | 200 | 34 | 34 | 6 | 0,22 |
| JQ42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| JQ42HS34-1704 | 1,8 | 2,2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| JQ42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4,2 | 220 | 54 | 40 | 4 | 0,28 |
| JQ42HS40-0806 | 1,8 | 6,0 | 0,8 | 7,5 | 6,7 | 2,8 | 220 | 54 | 40 | 6 | 0,28 |
| JQ42HS40-1684 | 1,8 | 2,8 | 1,68 | 1,68 | 3,4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| JQ42HS40-1206 | 1,8 | 4,0 | 1,2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| JQ42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| JQ42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| JQ42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| JQ42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| JQ42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 80 | 52 | 4 | 0,45 |
| JQ42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
| Arriba solamente para los productos representativos, los productos de la petición especial se pueden hacer según la petición del cliente. | |||||||||||
** Notas: ¡Arriba está el motor estándar, nosotros se puede diseñar &manufactured con la petición modificada para requisitos particulares!!
Tamaño mecánico:
Podemos suministrar servicio adicional:
Si este motor no hace juego con su petición. Por favor no dude en entrar en contacto con con nosotros, podemos hacer el eje modificado para requisitos particulares/la bobina/el reborde de montaje/el cable/el conector. Queremos trabajos de lado a lado con usted y su equipo para diseñar un motor que quepa las necesidades exactas de su uso. Toda la ingeniería y ayuda es internas hecho.
Servicio de los accesorios: caja de cambios, conector
Diseño modificado para requisitos particulares: Bobina modificada para requisitos particulares, reborde modificado para requisitos particulares, eje modificado para requisitos particulares….
FAQ:
Q: ¿Cuánto tiempo está el plazo de ejecución de órdenes?
: Plazo de ejecución: 4 semanas después de que recibir el depósito
Q: ¿Cuál es su garantía comercial?
: protección 100% de la calidad del producto.
protección 100% del envío del producto a tiempo.
protección 100% del pago para su cantidad cubierta.
Q: ¿Cuál es Moq?
: 5PCS. Recepción de la pequeña orden.
Q: ¿Usted hace el producto modificado para requisitos particulares?
: Sí, aceptamos el TIC.
Q: ¿Alrededor después de la venta Serive?
: Después de los servicios de ventas 24/7.
Q: ¿Qué debo hacer si me no satisfacen con su producto?
: Si hay defectos en su calidad, podemos intercambiar buen para usted.
Generalmente, este problema es raro.
Q: ¿Cuál es el término del pago?
: T/T y Paypal se utiliza más, nos entran en contacto con por favor para los detalles
Q: ¿Cuál es el nivel de calidad de su producto?
: Producimos buena calidad, rechazamos producir baja calidad.
Nuestros productos híbridos estándar del motor de pasos contienen la gama:
