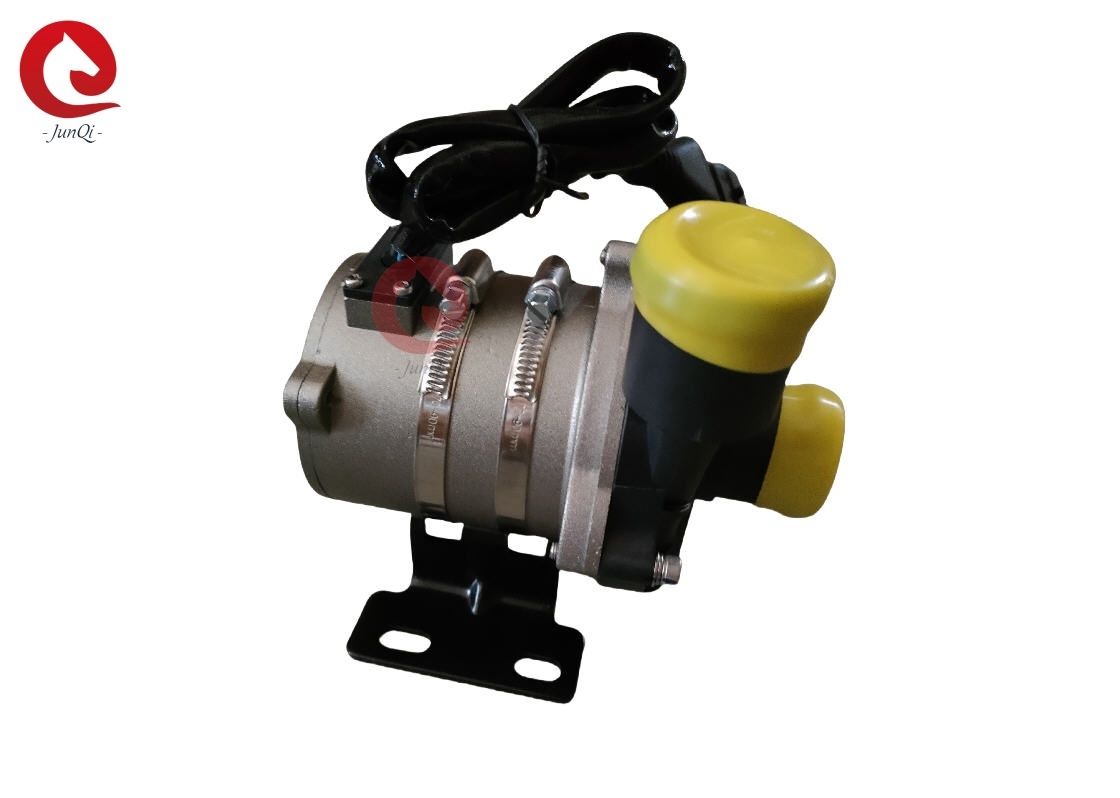

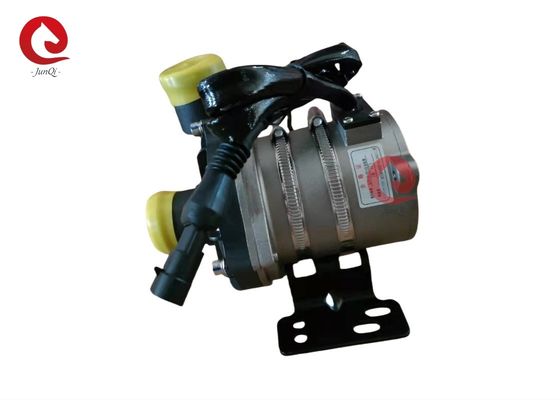

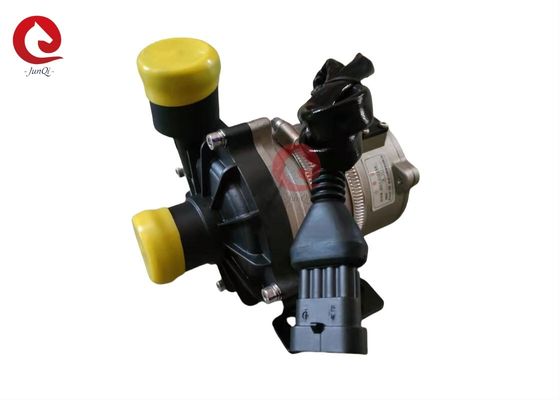

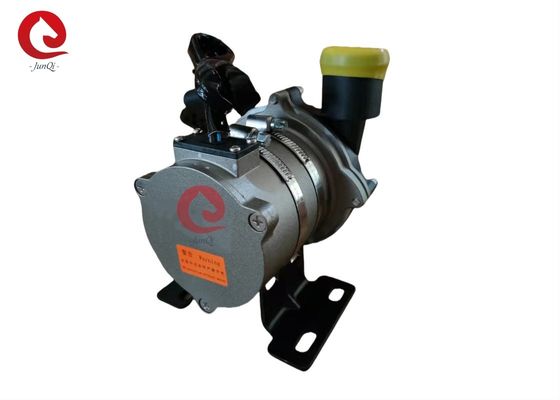

Bomba de agua CC sin escobillas JP200-1
Caudal alto 50~120L/M, baja altura 2~12M, con control PWM, bomba de agua CC sin escobillas de 12V Aplicación para autobús urbano
Aplicación:
Ampliamente utilizada en autobuses híbridos, turismos híbridos, vehículos eléctricos, trenes, barcos y otros sistemas de calefacción y
refrigeración.
Características:
★Bomba centrífuga
★Transmisión por fuerza magnética
★Motor CC sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
★Con amplio rango de temperatura de funcionamiento
★Control de velocidad de señal PWM (opcional)
★Salida de señal de diagnóstico (opcional)
★Modo de comunicación (opcional)
★Con control de flujo constante
★Protección contra inversión de polaridad
★Protección contra funcionamiento en seco
★Protección contra sobretensión y sobrecorriente
★Protección contra sobrecarga y sobretemperatura
★Gran caudal 50~120LPM
★Baja altura 2~12m
Tabla de parámetros técnicos:
No.
| Parámetros técnicos |
|
1 |
|
Líquido medio
|
Solución acuosa de glicol al 50% (se prefiere elegir tipo orgánico, tamaño de grano≯0.35, ppm≯0.1g/L) |
2 |
|
Temperatura media extrema
|
-40℃~120℃ |
3 |
|
Temperatura media normal
|
10℃~90℃ |
4 |
|
Temperatura de almacenamiento
|
-50℃~90℃ |
5 |
|
Extremo
|
-40℃~105℃ |
6 |
|
Rango de caudal
|
50L/min~120L/min |
7 |
|
Rango de altura
|
2m~12m(21kPa~115kPa) |
8 |
|
Tensión nominal
|
DC12V /DC24V |
9 |
|
Rango de tensión
|
DC9~16V /DC18~32V |
10 |
|
Potencia
|
≤300W |
11 |
|
Tipo de comunicación y control
|
CAN/PWM o ON/Off |
12 |
|
Nivel de protección
|
IP68 |
13 |
|
Peso
|
≤1.5kg (sin soporte) |
14 |
|
Ruido
|
≤60dB(A) (ver figura 5.2) |
15 |
|
Vida útil
|
＞20000h |
16 |
|
Diámetro exterior de entrada/salida
|
φ38 |
17 |
|
Tipo de cable
|
Integrado con el cuerpo de la bomba o cables con conectores |
18 |
|
Función de protección
|
Protección contra sobrecorriente, protección contra sobre/baja tensión, protección contra sobretemperatura, protección contra rotor bloqueado, protección contra funcionamiento en seco, protección contra inversión de polaridad. |
2. Instalación mecánica |
2.1 La bomba se puede instalar vertical u horizontalmente (ver figura 1) Cuando se instala
verticalmente, el puerto de salida debe estar hacia arriba.
2.2 Para evitar el funcionamiento en seco (aire atascado en el impulsor), el puerto de salida de la bomba de agua debe
estar vertical u en la parte superior del impulsor. (ver figura 1)
2.3 La tubería conectada debe montarse verticalmente (o sin codo en 20 cm) para que el aire
se descargue fácilmente, la tubería de salida no debe usar codos de menos de 90 grados (ver figura 2).
2.4 No se puede usar agua de mar u otra contaminación pesada con líquido de impurezas de grano grande como el
medio líquido.
Interfaces eléctricas:
3.1
Recomendamos conectores de comunicación PWM/CAN y descripción de puertos de pines: Fabricación
:AMP282088-1(Recomendamos) Modelo de conector
:AMP282088-1Modelo de enchufe correspondiente
:AMP282088-13.2 Conectores no recomendados:
Para la aplicación de la bomba de agua con cables, JUNQI International puede reemplazar el conector
tipos según la solicitud del cliente. O conector de 2 pines para velocidad fija (encendido/apagado), conector de 3 pines con retroalimentación
función (o aplicación de comunicación PWM de 3 pines), contáctenos para obtener detalles de su solicitud.
Indicadores de rendimiento:
4.1 Curva de rendimiento:
4.2. Ruido
Condiciones de prueba de ruido:
1. Temperatura ambiente de prueba: 23℃,
2. Velocidad del agua: Velocidad máxima
3. Caudal: Flujo máximo
Resultado de la prueba: ≤60dB(A), elija el valor máximo de la prueba
La posición de medición de la prueba de ruido como se muestra en la figura a continuación.
4.3 Comunicación CAN:
¡Comuníquese y obtenga el acuerdo de recomendación al seleccionar el diseño!4.4 PWM
Comunicación (Recomendado)
4.4.1 Definición del puerto de pines del conector de la bomba de agua (figura 3, figura 4)
Atenciones:
2. Evite que la bomba de agua esté cubierta o bloqueada y afectada por el calentamiento de los dispositivos circundantes. El espacio de instalación es conveniente para el mantenimiento y la operación de reemplazo.
3. Temperatura ambiente de trabajo: -40℃--120℃, debe tratar de evitar acercarse al sistema de tuberías de descarga de gas y catalítico de tres elementos y al motor durante la instalación, asegúrese de la temperatura del entorno de trabajo
4. La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel bajo de agua, para extender la vida útil de la bomba.
5. Preste atención a la pureza del agua, evite atascos y bloqueos del impulsor para reducir la vida útil de la bomba
6. Utilice la bomba lejos del entorno polvoriento, el polvo es perjudicial para reducir la vida útil
