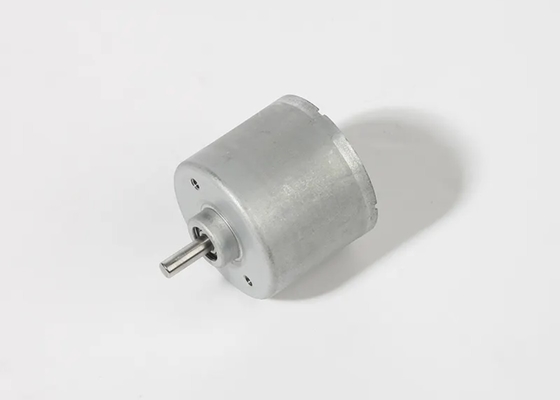

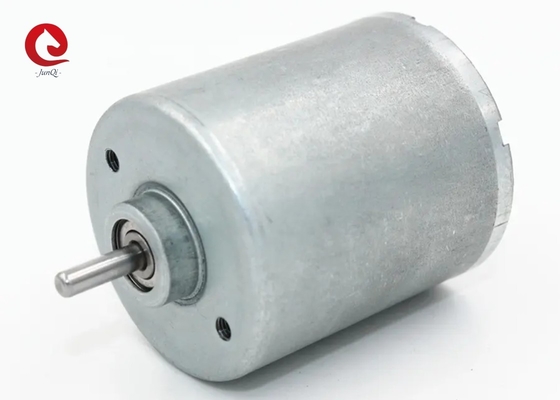

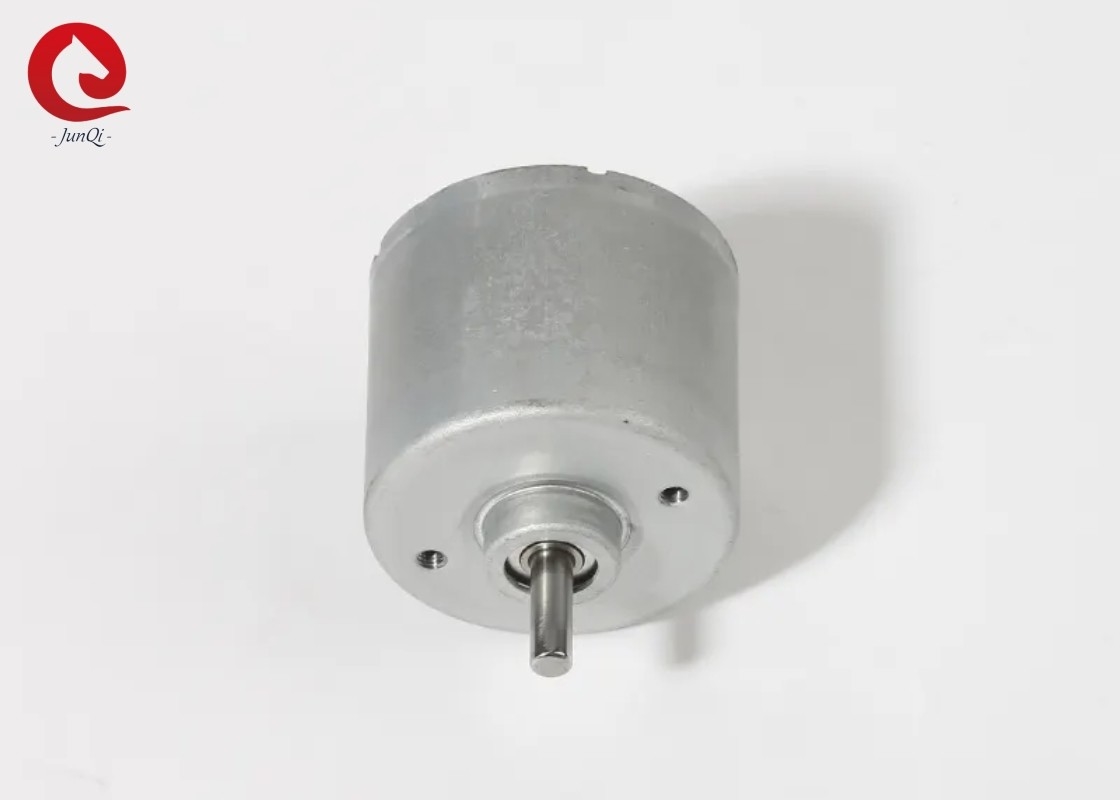

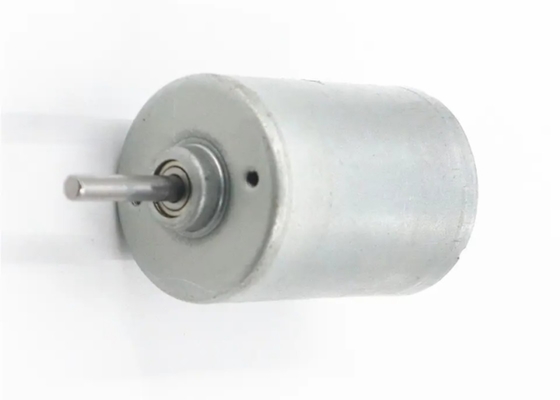

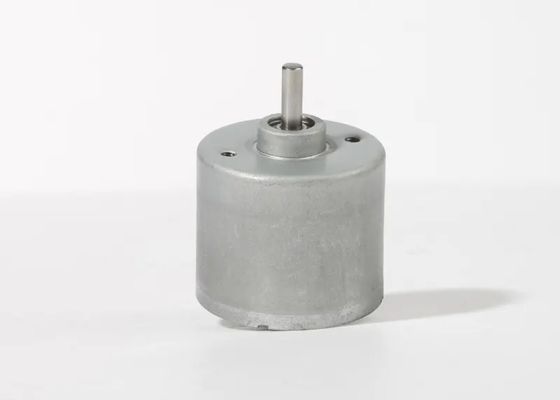

36CBL Serie Económico BLDC Motor 24V 4800RPM para herramientas eléctricas

Datos del producto:

Lugar de origen:	Changzhou, China
Nombre de la marca:	Junqi
Certificación:	CE, RoHs, REACH
Número de modelo:	Serie 36CBL

Pago y Envío Términos:

Cantidad de orden mínima:	10 PCS
Precio:	USD8-15/PC Negotialbe
Detalles de empaquetado:	CTN
Tiempo de entrega:	4weeks consiguen después el pago (base en orden),
Condiciones de pago:	T/T, Western Union, PAYPAL
Capacidad de la fuente:	10000set/month

Contacto

Descripción detallada del producto

El tipo:	motor sin cepillo de DC	Número de modelo:	36CBL
Tamaño de marco:	36m m	Hall Effect Angle:	120°
Esfuerzo de torsión clasificado:	0.015 ~ 0.09Nm	Número de polos:	8
Número de fase:	3	Voltagem nominal:	24VDC
Velocidad nominal:	4800rpm	Utilización:	Industrial
Forma de las piezas:	redondo
Resaltar:	Motor BLDC de la serie 36CBL , Motor BLDC de 24 V para herramientas eléctricas , Motor BLDC de 4800 rpm

36CBL Serie de motor BLDC económico 24V 4800RPM para herramientas eléctricas

Características:

Esta serie de motores de corriente continua sin escobillas está construida con materiales de alta calidad que aseguran una potencia eficiente y un par de salida constante para un rendimiento óptimo

El diseño sencillo sin cepillos ofrece un motor más duradero, menos mantenimiento y también es más silencioso que su contraparte cepillada

Los sensores proporcionan retroalimentación de control de velocidad para proporcionar un rendimiento superior y una alta eficiencia en todas las aplicaciones

Las características:

Punto de trabajo	Especificación
Tipo de enrollamiento	Conexión estelar
Ángulo del efecto Hall	Ángulo eléctrico de 120 grados
Juego radial	0.02 mm@450 g
Juego axial	0.08 mm@450 g
Fuerza radial máxima	15N ((10 mm desde la brida)
Fuerza axial máxima	10N
Resistencia dieléctrica	El valor de las emisiones de CO2 será el siguiente:
Resistencia al aislamiento	Se aplicarán las siguientes medidas:
Temperatura ambiente	-20°C~+50°C
Clase de aislamiento	Clase B

Conexión eléctrica:

El color	Esquema	Funciones
El rojo	Se aplican las siguientes medidas:	Salón Vcc
El azul		Salón A
El verde		Salón B
Blanco		Salón C
¿Qué es esto?		Salón del GND
Amarillo	Se aplicarán las siguientes medidas:	Fase U
Marrón		Fase V
Naranja		Fase W

Especificación eléctrica:

Punto de trabajo	Unidad	36CBL30	36CBL40	36CBL50	36CBL57	36CBL60	36CBL65
Número de postes		8
Número de fases		3
Voltagem nominal	VDC	24
Torque nominal	el número de unidades de producción	15	35	55	70	80	90
Torque de parada continuo	el número de unidades de producción	18	42	66	84	96	108
Velocidad nominal	RPM y velocidad	4800	4800	4800	4500	4800	4800
Potencia nominal	No	8	18	28	33	40	45
Torque máximo	el número de unidades de producción	45	105	165	210	240	270
Corriente máxima	A. No	1.3	2.7	4.3	5.3	6	6.8
Resistencia de línea a línea	Las condiciones de ensayo de las pruebas de ensayo	5.2	2	1.2	1.05	0.95	0.88
Inductancia de línea a línea	mH	3.3	1.75	1.2	1	0.85	0.8
Constante de par	Se aplicará el procedimiento siguiente:	36	40	39	40	40	40
Campo electromagnético trasero	VRS/KRPM	2.7	3	2.9	3	3	3
Inercia del rotor	G.cm2	6	12	22	27	30	32
Duración del motor	En el caso de los	30	40	50	57	60	65
Peso	G	120	160	230	250	270	280
