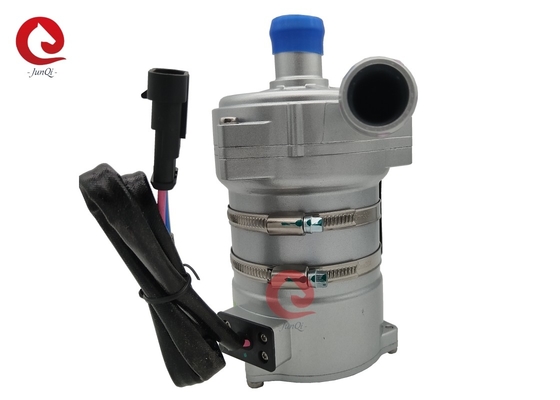

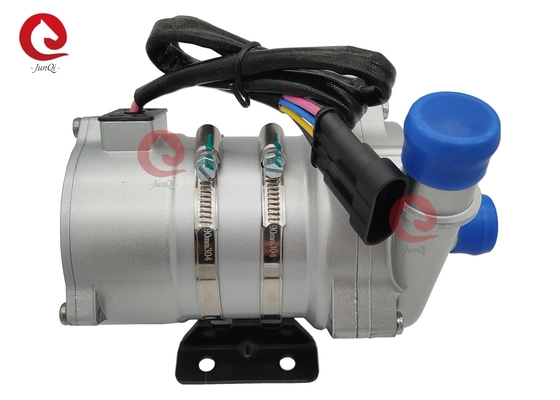

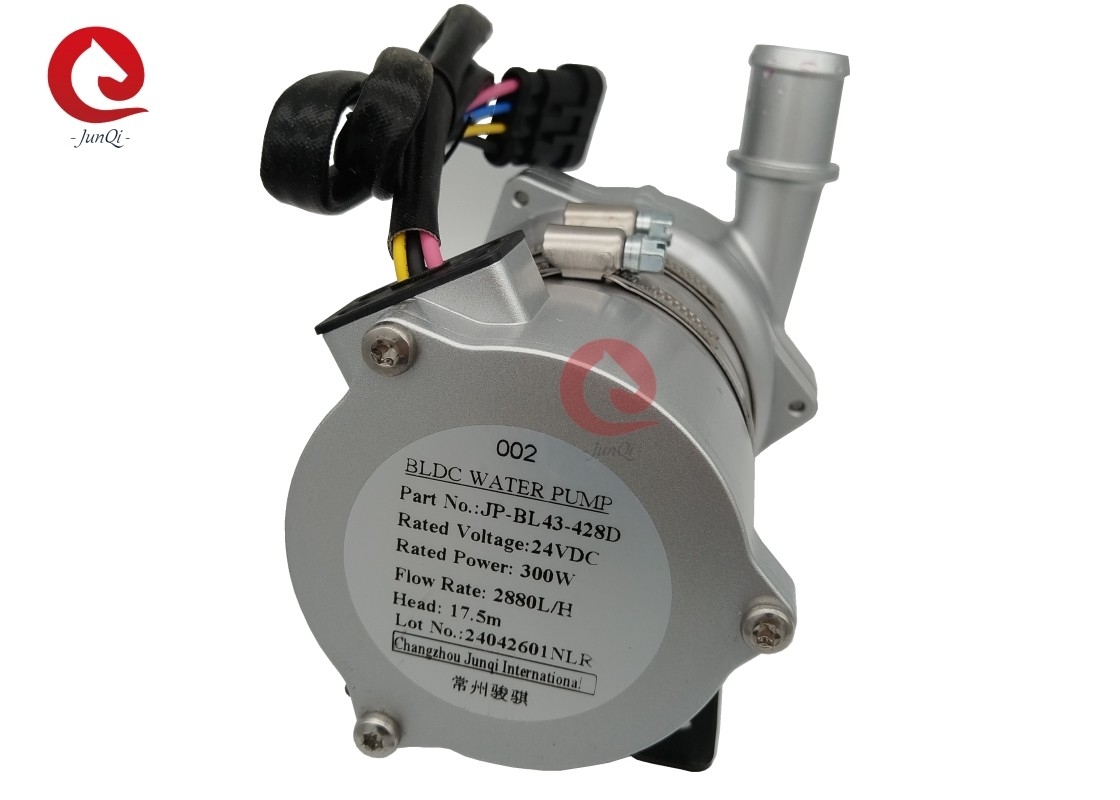

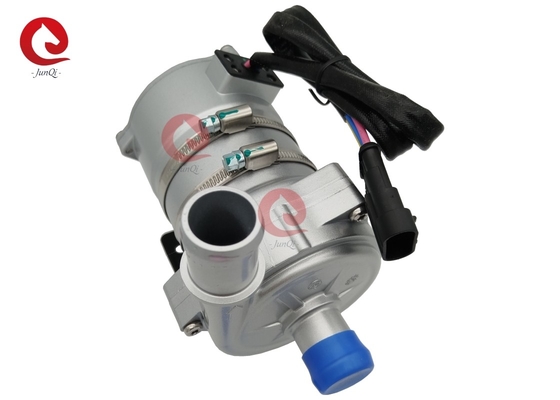

Junqi 24V 300W bomba de agua de refrigeración de 17,5m, con control PWM y retroalimentación de fallas

Junqi 24V 300W bomba de agua de refrigeración de 17,5m, con control PWM y retroalimentación de fallas

■ Aplicaciones
Ampliamente utilizado en autobuses híbridos, vehículos híbridos de pasajeros, vehículos eléctricos, trenes, barcos y otros sistemas de circulación de calefacción y refrigeración.

■ Características
◆ Bomba centrífuga
◆ Transmisión de la fuerza magnética
◆ Motor de corriente continua sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
◆ Con un amplio rango de temperaturas de funcionamiento
◆ Control de velocidad de la señal PWM (opcional)
◆ Salida de señal de diagnóstico (opcional)
◆ Con control de flujo constante
◆ Protección de polaridad inversa
◆ Protección contra la marcha en seco
◆ Protección contra el exceso de voltaje y de corriente
◆ Sobrecarga, protección contra el exceso de temperatura

■ Descripción técnica (partes relacionadas en contacto con el líquido)
Casas de cabeza de bomba: aleación de aluminio
Se aplicarán las siguientes medidas:
Cavidad del escudo: PPS+GF
Capa del eje: materiales compuestos de carborundón
Acero inoxidable (CR14)
Casilla magnética: encapsulación de plástico PPS
Anillo de sellado: EPDM



■ Instrucciones de montaje
Las bombas de la serie OWP-BL43-428D son bombas centrífugas que requieren de una bomba precargada,
La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre sumergido en el líquido, o precargada antes de encender la energía.

1: La bomba no debe funcionar en seco, aunque pueda funcionar en seco durante 15 minutos (después de 15 minutos de funcionamiento en seco, se detendrá automáticamente), el funcionamiento en seco hará ruido,También aumenta la abrasión del eje y la manga del eje.

2: Utilice el tubo de diámetro recomendado que conecta la entrada de la bomba, si utiliza una entrada de la bomba de manguera de diámetro más pequeño, debido a la presión negativa en la bomba,el aire exterior entra más fácilmente a la bomba a través de la tubería, hará que el rendimiento de la bomba de degradación, y también las burbujas de aire dañar la bomba.

3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (véase la flecha en el puerto de salida).

4: La bomba puede instalarse vertical o horizontalmente (véase la figura 1). Cuando esté instalada verticalmente, el puerto de salida debe estar hacia arriba.

5: Para evitar que la corriente seque (el aire quede atascado en el girador), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del girador (véase la figura 1).

6: La tubería conectada debe estar montada verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe utilizarse a menos de 90 grados de codo (véase la figura 2).

7: No se puede utilizar el agua de mar u otra contaminación pesada con granos de impureza líquido como medio líquido.


■ Parámetro de temperatura
Temperatura media del líquido: -40°C a +85°C (-40°F a + 185°F)
Temperatura ambiente de trabajo: -40°C a +120°C (-40°F a +248°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)

Líquido medio: mezcla líquida (Agua con menos del 60% de glucol)


■ Parámetro eléctrico

■ Conector de la bomba Descripción:

■ Diagrama de control del PWM:

■ Diagrama de retroalimentación de fallas:

■ Curva de rendimiento:

• Dimensión exterior
