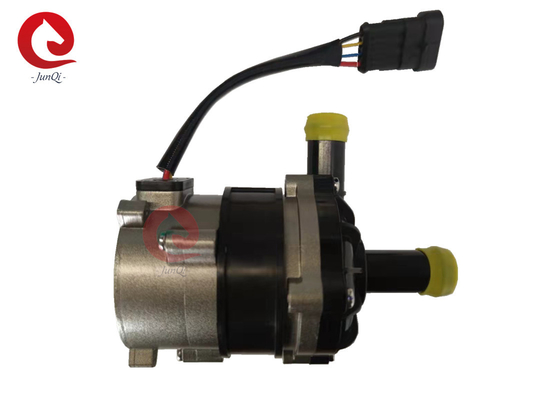

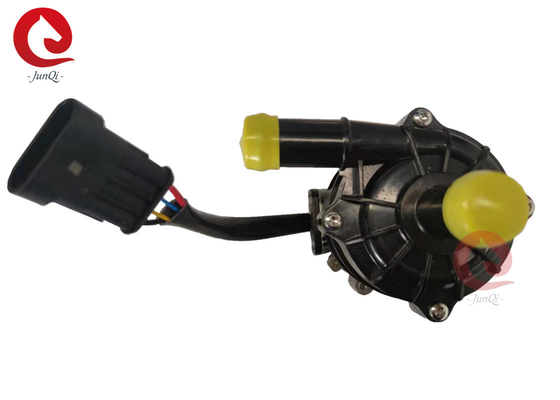

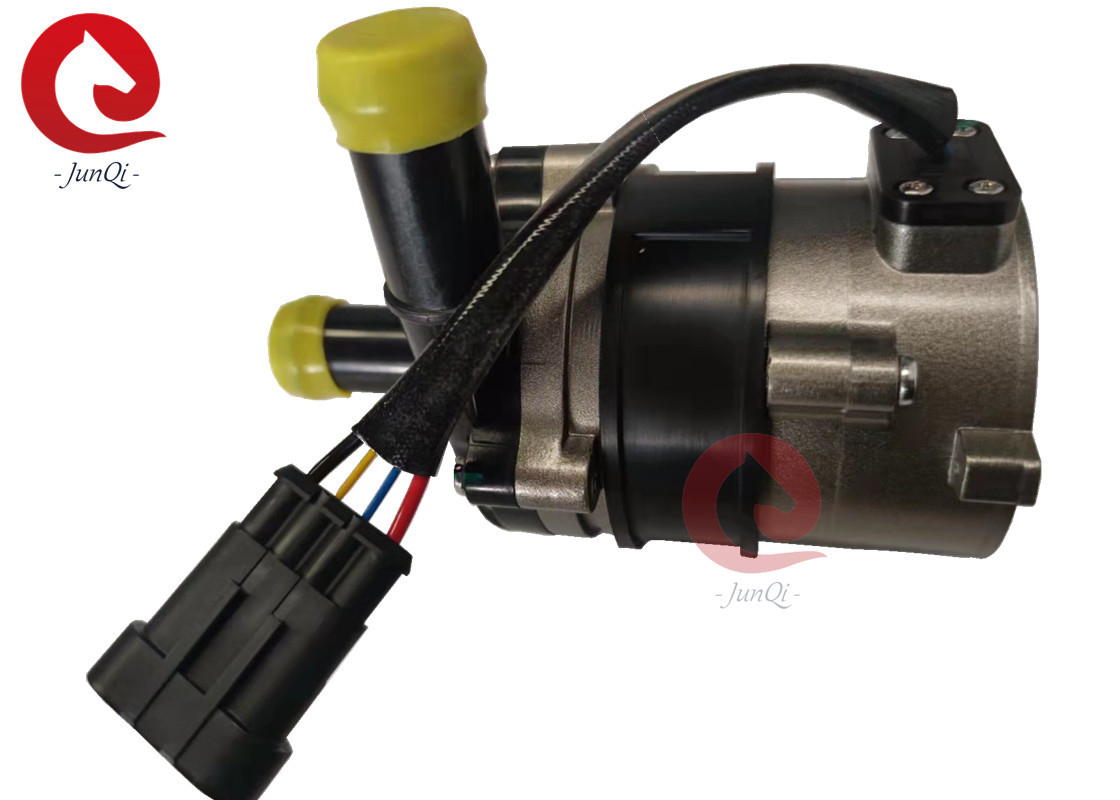

Junqi JP100-24V Circulación centrífuga Bomba de agua de corriente continua Celdas de vehículos eléctricos Bomba de enfriamiento EV
♣ Características
* Bomba centrífuga de una sola etapa
* Transmisión de la fuerza magnética (estructura de la bomba del escudo)
* Motor de corriente continua sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
* Con un amplio rango de temperaturas de funcionamiento
* Control de velocidad de la señal PWM (opcional retroalimentación de la señal PG)
* Con control de flujo constante
* Protección de polaridad inversa
* Protección en seco
* Protección contra sobre tensión y sobre corriente
* Sobrecarga, protección contra sobre temperatura
* Componentes electrónicos para vehículos
♣ Descripción técnica (partes en contacto con el líquido)
Encasillado de la cabeza de la bomba: PPS+GF
Se aplicarán las siguientes medidas:
Cavidad del escudo: PPS+GF
Rodamiento del eje: Materiales compuestos de resina de carbono+ lavaplatos cerámicos de zirconio
Eje: eje hueco de acero inoxidable
Rotor: inyección de nylon envasado
Anillo de sellado: EPDM
♣ Dispositivo de conducción (incluido el motor)
Electromagnético de accionamiento: imán + inyección de nylon envasado
Parafusos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor sin escobillas
Cuadro del cable del motor: PPA+GF (blanco)
Cubierta de la bomba: aleación de aluminio
Las partes de las piezas de acero inoxidable
El aro de soporte: acero inoxidable US 304 + anillo de caucho amortiguador
A prueba de agua según la clasificación IP68 (en60529)
Conector: 3 pines o 4 pines (con retroalimentación de la señal PG)
Diámetro de la boquilla:22.2 mm (diámetro interno:20 mm)
♣Información básica
| Punto de trabajo |
Valor |
| Nombre del producto |
Bomba de agua eléctrica |
| La parte No. |
El valor de las emisiones de CO2 es el siguiente: |
| Temperatura de trabajo |
-40 °C a 85 °C |
| Temperatura media (anticongelación) |
≤ 90 °C |
| Voltagem nominal |
24 VDC |
| Rango de tensión de trabajo |
El valor de las emisiones de dióxido de carbono es el siguiente: |
| Corriente nominal |
≤ 4,6 A |
| Tasa de flujo nominal |
El valor de las emisiones de CO2 |
| Cabeza nominal |
8 metros |
| Potencia nominal |
100 W |
| Ruido |
≤ 45 dB |
| Nivel de protección |
Protección IP68 |
| Vida de servicio |
más de 20000 horas |
| Función |
PWM Control de velocidad / retroalimentación de fallas (personalizada) / velocidad fija |
♣ Instrucciones de montaje:
♣ Parámetro de temperatura
Temperatura media del líquido: -40°C a +120°C (-40°F a + 248°F)
Temperatura ambiente de trabajo: -40°C a +100°C (-40°F a +212°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)
♣ Presión del sistema
-0,2 a 2,5 bar (100 °C).
La vida útil es de más de 20.000 horas en función del voltaje nominal y la temperatura ambiente de 36 °C.
♣ Modelo de conector y pines
♣ Atención
1. temperatura ambiente de trabajo: -40°C-120°C, debe tratar de evitar cerca de tres elementos catalizador, sistema de tubería de descarga de gas y motor durante la instalación,garantizar la temperatura del entorno de trabajo.
2La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel de agua bajo, para prolongar la vida útil de la bomba.
3Para reducir la resistencia al agua, debe reducirse tanto como sea posible el número de codos en las tuberías de la instalación, asegurarse de que no haya ningún codos dentro de 20 cm de la bomba.
4. Por favor, use la bomba lejos del ambiente polvoriento, el polvo es perjudicial para reducir la vida útil
5. Preste atención a la pureza del agua, evite atascarse y bloquear el impulsor para reducir la vida útil de la bomba.
♣ Gráfico de curvas
♣Descripción del control PWM:
♣Dimensiones generales
♣ Línea de producción de bombas de agua:
♣Aplicaciones:
Se aplicará a los vehículos eléctricos híbridos (HEV), vehículos eléctricos (EV), trenes, buques y otros sistemas de circulación de calefacción y refrigeración.
