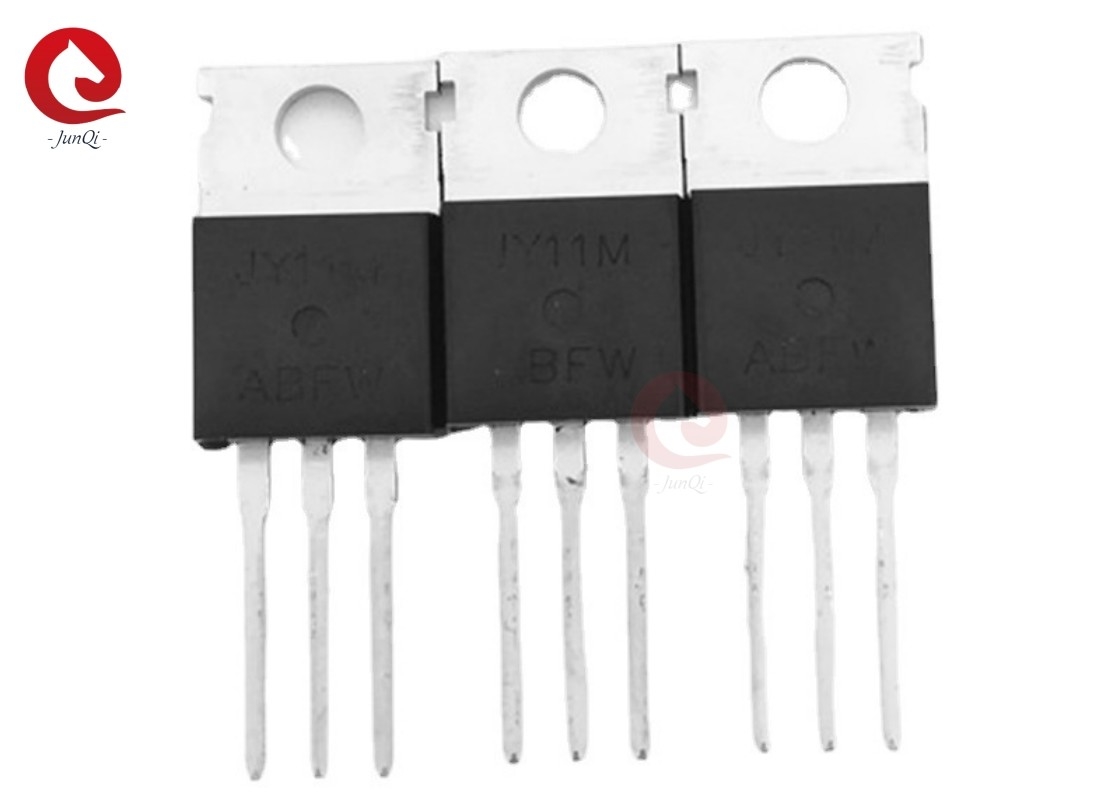

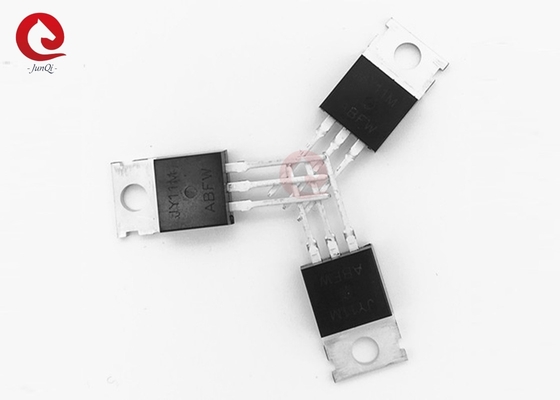

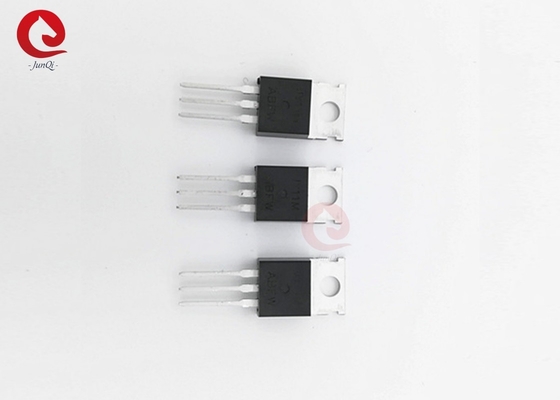

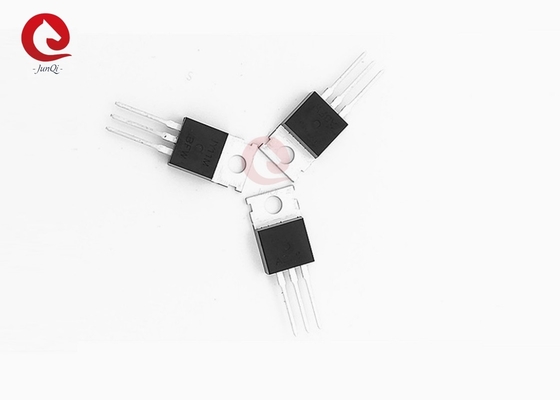

MOSFET JY11M para circuitos con conmutación dura y de alta frecuencia

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JEUNKEI
Certificación:	ISO9001,CE
Número de modelo:	JY11M

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	USD0.5-USD1/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	1000 piezas por día

Contacto

Descripción detallada del producto

Nombre:	MOSFET del canal N	Modelo no.:	JY11M
El tipo:	Canal N	Voltaje de la Dren-fuente:	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de las centrales eléctricas.
Voltaje de la Puerta-fuente:	± 20 V	Corriente continua del dren:	110A ((Tc=25°C)
Disipación de potencia máxima:	210W	Gama de temperaturas de funcionamiento del empalme y de almacenamiento:	-55 ~ +175 °C
Recuperación del cuerpo inverso:	- ¿ Qué?
Resaltar:	Modo de potencia de mejora mosfet Canal N , modo de potencia de mejora mosfet JY11M , MOSFET de potencia en modo de mejora

Descripción general:

El JY11M utiliza las últimas técnicas de procesamiento de trincheras para lograr la alta densidad de células y reduce la resistencia de encendido con un alto índice de avalancha repetitiva.
Las características se combinan para hacer de este diseño un dispositivo extremadamente eficiente y confiable para su uso en aplicaciones de conmutación de energía y una amplia variedad de otras aplicaciones.

Características:

● 100V/110A, RDS ((ON) = 6.5mΩ@VGS=10V
● Cambio rápido y recuperación del cuerpo al revés
● Tensión y corriente de avalancha completamente caracterizadas
● Excelente paquete para una buena disipación de calor

Aplicaciones:

● Cambiar de aplicación
● Circuitos de alta frecuencia y con interruptores duros
● Gestión de la energía para sistemas de inversores

Descripción del PIN:

Calificaciones máximas absolutas ((Tc=25°C a menos que se indique lo contrario):

El símbolo	Parámetro		Límites	Unidad
V.D.S.	Voltado de la fuente de drenaje		100	V.
V.GS	Voltado de la fuente de la puerta		± 20	V.
Yo...D	Corriente de drenaje continua	TC=25°C	110	A. No
		TC=100°C	82
Yo...El DM	Corriente de drenaje pulsado		395	A. No
PD	Disposición máxima de energía		210	No
T.J.T.Sector de la salud	Intervalo de temperatura de las uniones de funcionamiento y de almacenamiento		-55 ~ +175	°C
REl JJC	Resistencia térmica-junción con el estuche		0.65	°C/W
RθJA	Resistencia térmica-junción con el ambiente		62

TO220-3 Esquema del paquete:

El símbolo	En el caso de los			pulgadas			El símbolo	En el caso de los			pulgadas
El símbolo	- ¿ Qué?	Nombre	- ¿ Qué es?	- ¿ Qué?	Nombre	- ¿ Qué es?	El símbolo	- ¿ Qué?	Nombre	- ¿ Qué es?	- ¿ Qué?	Nombre	- ¿ Qué es?
A. No	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	El	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	E1 y	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	- ¿ Qué?	12.75	-	13.17	0.502	-	0.519
C. Las	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.50REF. ¿Qué es eso?			0.098REF. ¿Qué quiere decir?
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
El DEP	0.05	0.10	0.20	0.002	0.004	0.008	- ¿ Qué?	2.73	2.80	2.87	0.107	0.110	0.113
- ¿ Por qué?	9.70	9.90	10.10	0.382	0.389	0.398	T1	5°	7°	9°	5°	7°	9°
E1	-	8.7	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.94	0.401
