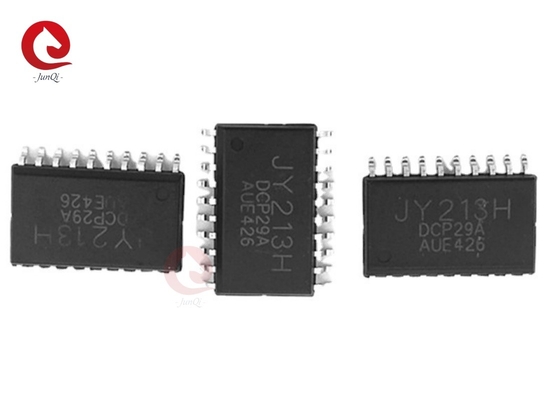

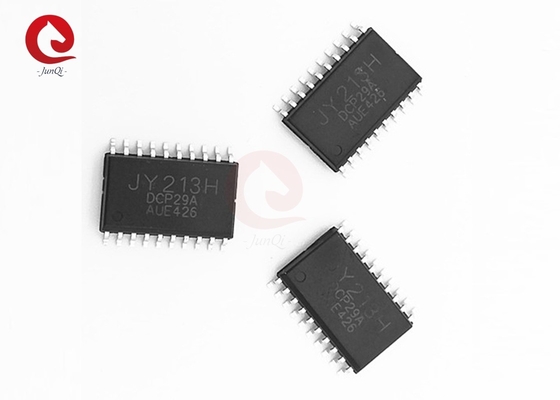

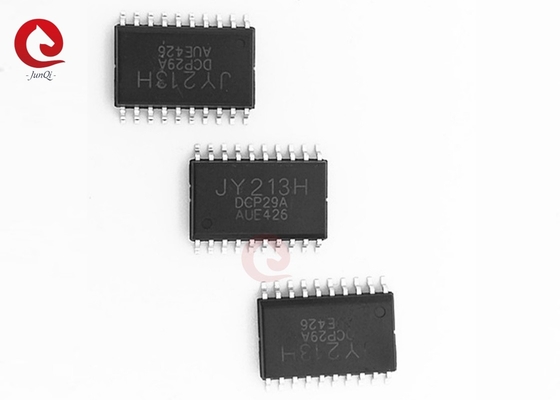

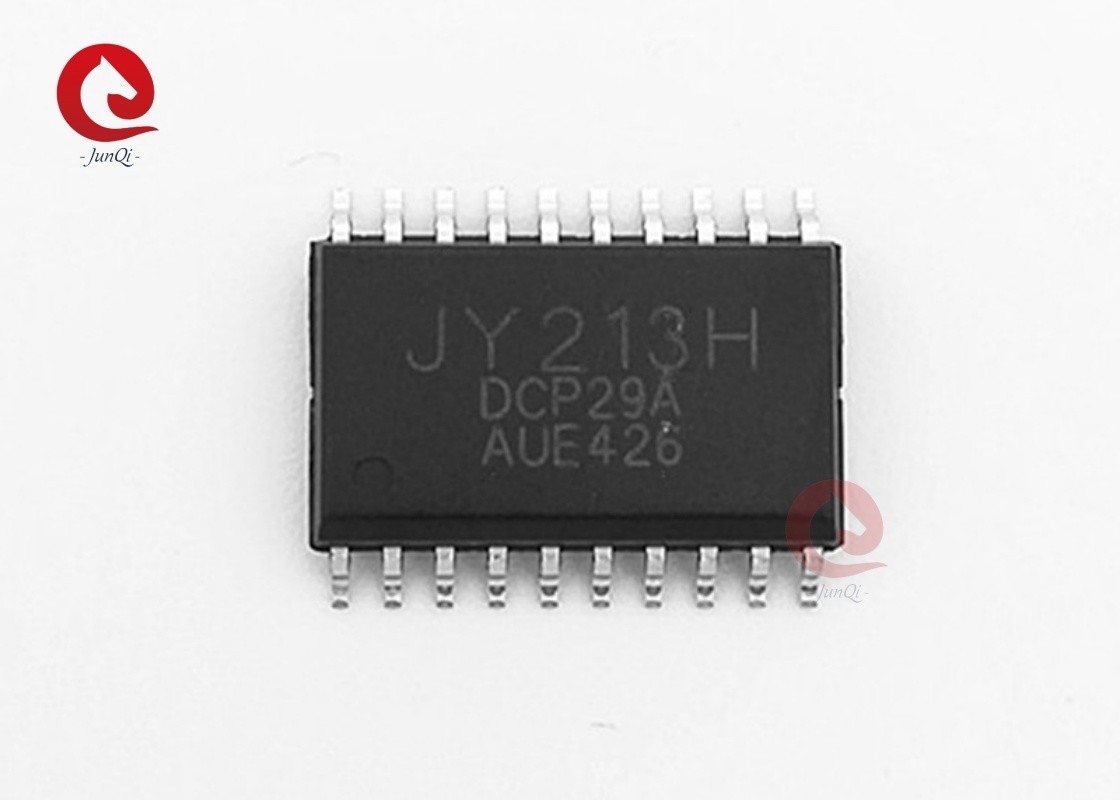

JY213H SOP20 BLDC motor conductor MOSFET / conductor IGBT alta velocidad alta tensión conductor de puerta de 3 fases

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JEUNKEI
Certificación:	ISO9001,CE
Número de modelo:	En el caso de los vehículos de motor

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	Negociable
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	10000pcs por mes

Contacto

Descripción detallada del producto

Nombre:	MOSFET de potencia de alta velocidad	Modelo no.:	En el caso de los vehículos de motor
Tipo de paquete:	SOP20	Tipo de canal:	Conducción en el lado superior del puente medio
El motor:	Conducción hasta puertas de puente de tres fases	Tipo de la rejilla:	Conducción de puertas de alta tensión de 3 fases
compatibles con la lógica de entrada:	3.3V,5V,15V	Proceso de alta tensión:	Las demás:
Filtro de entrada incorporado:	- ¿ Qué?	Aplicación:	El conductor del motor del inversor de 3 fases
Resaltar:	SOP20 BLDC MOSFET del conductor del motor , MOSFET de conductor de motor BLDC de alta velocidad , MOSFET del conductor del motor BLDC de alto voltaje

Descripción:

El JY213H es un MOSFET de alta velocidad y un controlador IGBT con tres canales de salida referenciados de alto y bajo lado independientes para el controlador de puerta de 3 fases.Protección de tiempo muerto incorporada y protección de disparo que impiden la avería de medio puenteLos circuitos UVLO evitan el mal funcionamiento cuando el VCC y el VBS están por debajo del voltaje umbral especificado.El proceso de alto voltaje de 600 V y la técnica de cancelación de ruido de modo común proporcionan un funcionamiento estable de los controladores de lado alto en condiciones de ruido de alto DV/dt.

Características:

1- Un conductor de 600 V integrado
2Conducir hasta las puertas de puente de 3 fases
3Control de tiempo muerto incorporado.
4Protección de disparo
5Bajo tensión de bloqueo para VCC y VBS
6. 3,3 V, 5 V, 15 V de entrada lógica Compatible
7. Filtro de entrada incorporado
8. rango de funcionamiento de -40°C a 125°C
9Circuito de cancelación de ruido de modo común

Aplicaciones:

1. Conducción del motor inversor de 3 fases

2Aire acondicionado.

3. Lavadoras

Diagrama de bloqueo:

JY213H SOP20 BLDC motor conductor MOSFET / conductor IGBT alta velocidad alta tensión conductor de puerta de 3 fases 0

Circuito de aplicación típico:

JY213H SOP20 BLDC motor conductor MOSFET / conductor IGBT alta velocidad alta tensión conductor de puerta de 3 fases 1

Información sobre el pedido:

No de parte válida	Tipo de paquete	Código superior
Se aplicará el procedimiento siguiente:	20-PIN, SOP, 300 millas	Se aplicará el procedimiento siguiente:
Se aplicará el método siguiente:	24-PIN, SOP, 300 millas	Se aplicará el método siguiente:
Se aplicará el procedimiento siguiente:	28-PIN, SOP, 300 millas	Se aplicará el procedimiento siguiente:

Configuración del PIN:

JY213H SOP20 BLDC motor conductor MOSFET / conductor IGBT alta velocidad alta tensión conductor de puerta de 3 fases 2

Descripción del PIN:

Nombre del pin	Descripción	El número de pin.
Nombre del pin	Descripción	SOP20	SOP24
CCC de riesgo	Voltagem de la fuente de alimentación de los controladores lógicos y de la puerta lateral baja	1	1
V5V	Salida LDO de 5 V		2
H.U.	Entrada lógica para el controlador de fase U de la puerta lateral superior	2	3
HV	Entrada lógica para el controlador de fase V de la puerta lateral superior	3	4
HW	Entrada lógica para el controlador de fase W de la puerta lateral superior	4	5
Los demás	Entrada lógica para el controlador de fase U de la puerta lateral baja	5	6
El LV	Entrada lógica para el controlador de fase V de la puerta lateral baja	6	7
LW	Entrada lógica para el controlador de fase W de la puerta lateral baja	7	8
El GND	La tierra lógica y los controladores de puertas laterales bajas	8	9
Bajo	Fuente de salida de fase W del controlador de puerta lateral baja	9	10
Localidad	Salida de fase V del controlador de la puerta lateral baja	10	11
Localidad	Salida de fase W del controlador de la puerta lateral baja	11	12
El NC.	No está conectado		13
VAS	Válvula de tensión de desplazamiento de alimentación flotante de fase W del conductor del lado superior	12	14
¿Cómo?	Salida del controlador del lado superior del controlador de la puerta de fase W	13	15
VBW	Alimentación flotante de fase W del conductor en el lado superior	14	16
El NC.	No está conectado		17
VdV	Voltado de puesta en marcha de la fuente de alimentación flotante de fase V del conductor del lado superior	15	18
Cuadro de las medidas	Salida del controlador del lado superior del controlador de la puerta de fase V	16	19
VBV	Alimentación flotante de fase W del conductor en el lado superior	17	20
El NC.	No está conectado		21
VU	Válvula de voltaje de entrada de la fuente flotante de fase U	18	22
Cómo	La salida del controlador del lado superior del controlador de la puerta de fase U	19	23
VBU	Fuente de alimentación flotante de fase U del conductor en el lado superior	20	24

JY213H SOP20 BLDC motor conductor MOSFET / conductor IGBT alta velocidad alta tensión conductor de puerta de 3 fases 3

Descripción del PIN:

Nombre del pin	Descripción	El número de pin.
CCC de riesgo	Voltagem de la fuente de alimentación de los controladores lógicos y de la puerta lateral baja	1
V5V	Salida LDO de 5 V	2
El NC.	No está conectado	3
El SGND	El terreno lógico	4
H.U.	Entrada lógica para el controlador de fase U de la puerta lateral superior	5
HV	Entrada lógica para el controlador de fase V de la puerta lateral superior	6
HW	Entrada lógica para el controlador de fase W de la puerta lateral superior	7
Los demás	Entrada lógica para el controlador de fase U de la puerta lateral baja	8
El LV	Entrada lógica para el controlador de fase V de la puerta lateral baja	9
LW	Entrada lógica para el controlador de fase W de la puerta lateral baja	10
El NC.	No está conectado	11
El NC.	No está conectado	12
El PGND	Los conductores de puertas laterales bajas de tierra	13
Bajo	Fuente de salida de fase W del controlador de puerta lateral baja	14
Localidad	Salida de fase V del controlador de la puerta lateral baja	15
Localidad	Salida de fase W del controlador de la puerta lateral baja	16
El NC.	No está conectado	17
VAS	Válvula de tensión de desplazamiento de alimentación flotante de fase W del conductor del lado superior	18
¿Cómo?	Salida del controlador del lado superior del controlador de la puerta de fase W	19
VBW	Alimentación flotante de fase W del conductor en el lado superior	20
El NC.	No está conectado	21
VdV	Voltado de puesta en marcha de la fuente de alimentación flotante de fase V del conductor del lado superior	22
Cuadro de las medidas	Salida del controlador del lado superior del controlador de la puerta de fase V	23
VBV	Alimentación flotante de fase W del conductor en el lado superior	24
El NC.	No está conectado	25
VU	Válvula de voltaje de entrada de la fuente flotante de fase U	26
Cómo	La salida del controlador del lado superior del controlador de la puerta de fase U	27
VBU	Fuente de alimentación flotante de fase U del conductor en el lado superior	28
