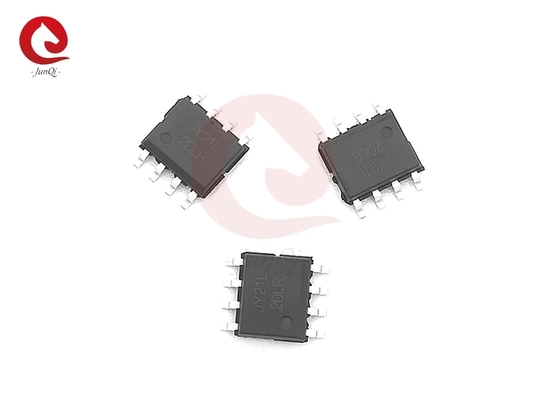

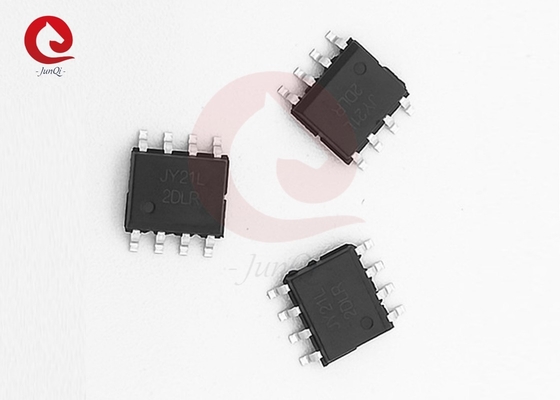

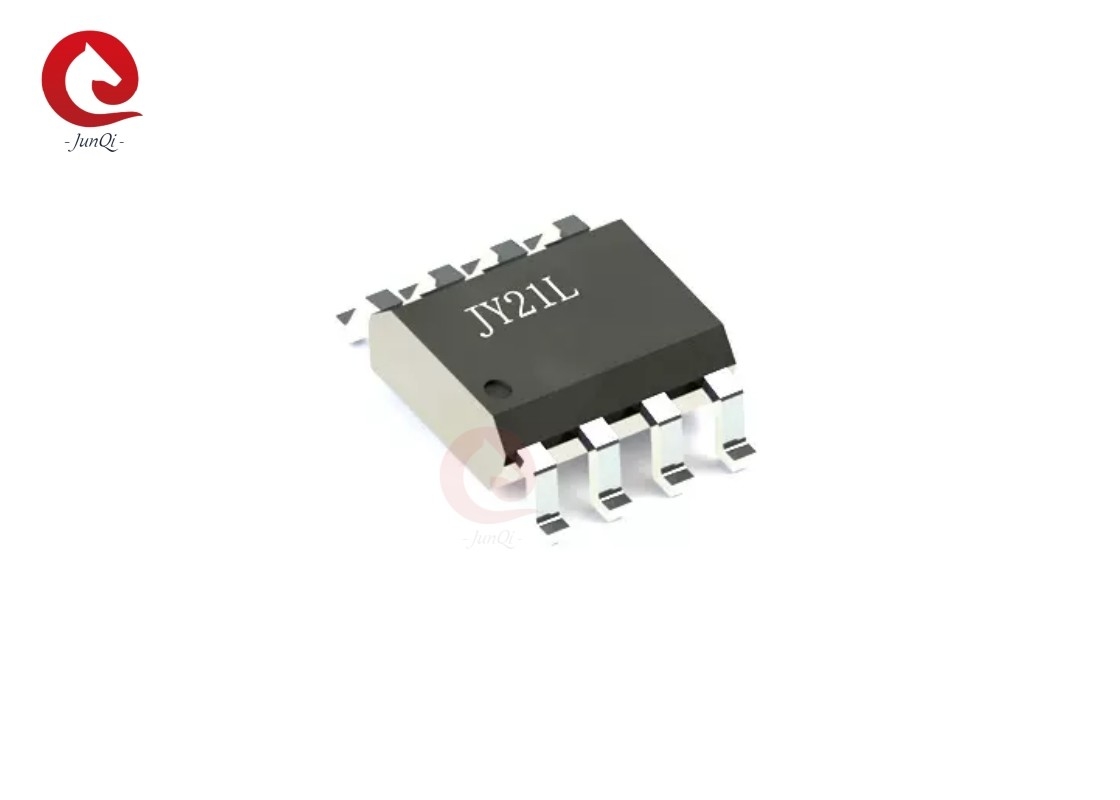

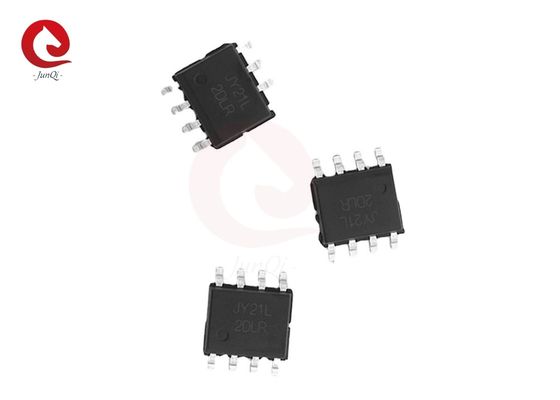

El controlador del motor de corriente continua sin escobillas IC JY21L SOP-8 puede en lugar de IR2101S Push Chip para el controlador del motor de pequeña y mediana potencia

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JEUNKEI
Certificación:	ISO9001, CE
Número de modelo:	JY21L

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	USD0.5-USD0.9/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	10000pcs por mes

Contacto

Descripción detallada del producto

Nombre:	Control IC	Modelo no.:	JY21L
Tipo de instalación:	Instalación en superficie	Especificaciones del embalaje:	SOP-8
Gama de la fuente de la impulsión de la puerta:	5.5V ~ 20V	La fuente de la salida/hunde capacidad actual:	450mA/850mA
Fuente flotante del alto lado:	-0,3 ~ 150 V	Fuente del lado bajo y de alimentación principal:	-0,3 ~ 25 V
Resaltar:	Control del controlador del motor de corriente continua sin escobillas IC , SOP-8 IC del conductor del motor de corriente continua sin escobillas , El conductor del motor de corriente continua sin escobillas Ic

Descripción general
El producto es un MOSFET de alta tensión y alta velocidad de potencia y un controlador IGBT basado en el proceso P-SUB P-EPI.El conductor de canal flotante se puede utilizar para conducir dos MOSFET de potencia de canal N o IGBT de forma independiente que funciona hasta 150VLas entradas lógicas son compatibles con la salida CMOS o LSTTL estándar, hasta la lógica de 3.3V. Los controladores de salida cuentan con una etapa de amortiguador de corriente de alto pulso diseñada para una conducción cruzada mínima del controlador.Los retrasos de propagación se adaptan para simplificar su uso en aplicaciones de alta frecuencia.

Características:
● Compatible con la lógica 3.3V
● Completamente operativo hasta +150V
● Canal flotante diseñado para el funcionamiento de arranque
● Rango de alimentación del accionamiento de la puerta de 5.5V a 20V
● Capacidad de corriente de salida de fuente/sumidero 450mA/850mA
● Entrada lógica independiente para acomodar todas las topologías
● -5V de potencia contra negativa
● Retraso de propagación igualado para ambos canales

Aplicaciones
● MOSFET de potencia o controlador IGBT
● Conducir un motor de pequeña y media potencia

Envases y circuito de aplicación:

Descripción del pin:

Número de pin	Nombre del pin	Función del pin
1	Vcc	Fuente de alimentación lateral baja y principal
2	El HIN	Entrada lógica para la salida del conductor de la puerta lateral alta (HO)
3	- ¿Qué es?	Entrada lógica para la salida del conductor de la puerta lateral baja (LO)
4	El Consejo Europeo	En el suelo
5	Lo	Salida de accionamiento de la puerta lateral baja, en fase con LIN
6	En contra	Alimentación flotante lateral superior de vuelta o retorno de arranque
7	H.O.	Puerta lateral de alta potencia de accionamiento, en fase con HIN
8	V.B. El trabajo	Suministro flotante lateral superior

Diagrama de bloques funcionales:

Calificaciones máximas absolutas:

El símbolo	Definición	El MIN.	Max. ¿Qué quieres decir?	Unidades
V.B. El trabajo	Suministro flotante lateral superior	- No hay nada.3	150	V.
V.El S	Rendimiento de la oferta flotante lateral superior	V.B. El trabajo-20 años.	V.B. El trabajo+0 en el segundo.3
V.H.O.	Salida de accionamiento de la puerta lateral superior	V.El S- No hay nada.3	V.B. El trabajo+0 en el segundo.3
V.CC	Fuente de alimentación lateral baja y principal	- No hay nada.3	25
V.Lo	Salida de accionamiento de puerta lateral baja	- No hay nada.3	V.CC+0 en el segundo.3
V.En el	Entrada lógica de HIN&LIN	- No hay nada.3	V.CC+0 en el segundo.3
DSE	Modelo HBM	2500	V.
Modelo de la máquina	200	V.
PD	Disposición de energía del paquete @TA. No≤ 25oC	¿Qué quieres decir?	0.63	No
Rth¿Qué quieres decir?	Conexión de resistencia térmica con el ambiente	¿Qué quieres decir?	200	oC/W
T.J.	Temperatura del cruce	¿Qué quieres decir?	150	oC
T.El S	Temperatura de almacenamiento	- 55 años	150
T.- ¿ Qué?	Temperatura del plomo	¿Qué quieres decir?	300

SOP-8 Esquema del paquete:

El DIM	Las demás partidas
	- ¿ Qué?	- ¿ Qué es?
A. No	1.35	1.75
A1	0.10	0.25
B. El trabajo	0.35	0.49
C. Las	0.18	0.25
D	4.80	5.00
- ¿ Por qué?	3.80	4.00
El	1.27BSC
H.	5.80	6.20
h	0.25	0.50
- ¿ Qué?	0.40	1.25
El	0°	7°
