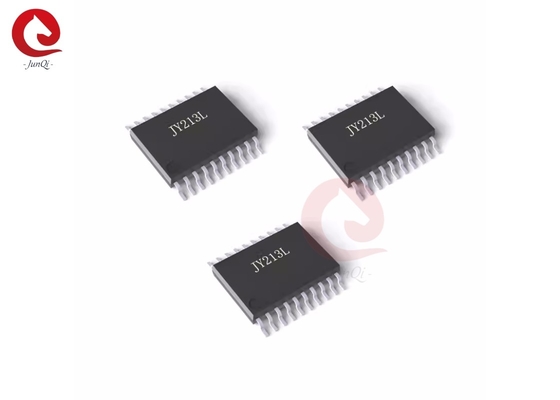

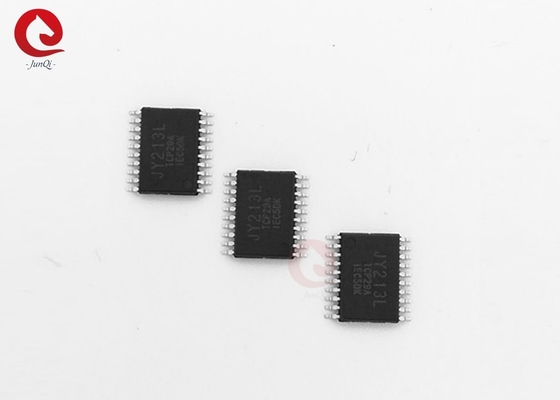

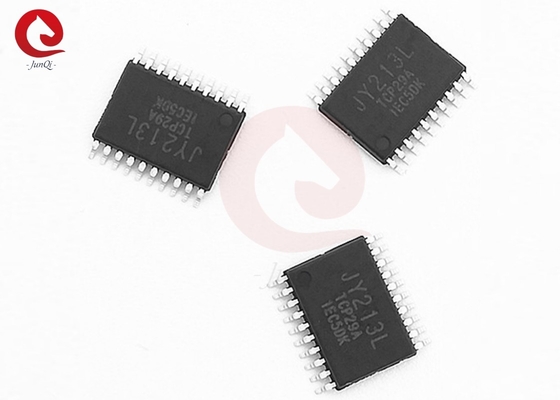

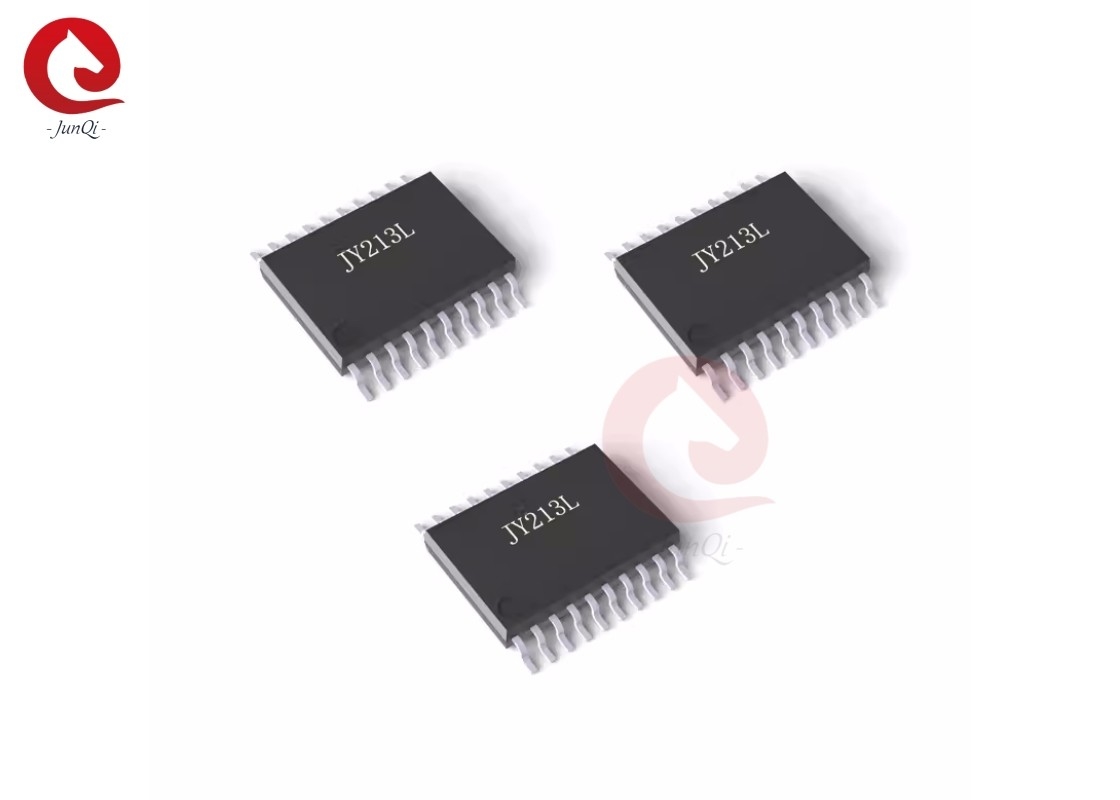

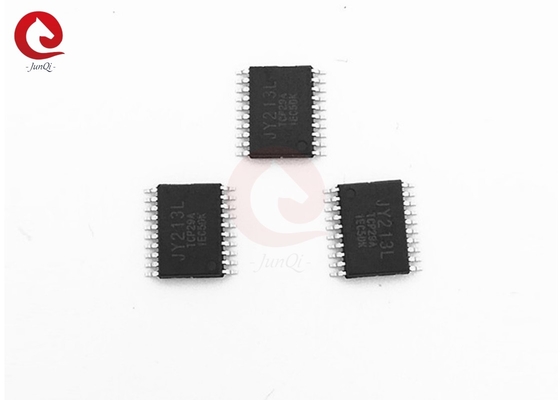

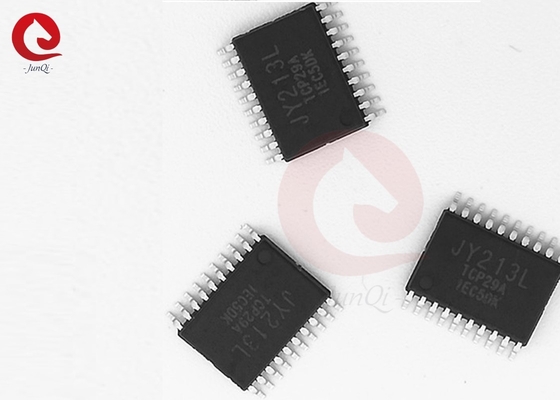

JY213L SSOP-20 Half Bridge Drive 90V controlador de puerta de 3 fases con tres lados altos y bajos independientes

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JEUNKEI
Certificación:	ISO9001,CE
Número de modelo:	JY213L

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	USD0.5-USD1/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	1000 piezas por día

Contacto

Descripción detallada del producto

Nombre:	El conductor de la puerta de tres fases de 90 V	Modelo no.:	JY213L
compatibles con la lógica de entrada:	3.3V y 5V	Los demás::	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de l
Rango de temperatura de funcionamiento:	40°C a 125°C	Paquete de pequeñas huellas:	TSSOP20L/24L, 173 mil
Color:	Negro	Aplicación:	Inversores de uso general
Resaltar:	La SSOP-20 es el medio puente de conducción , 90 V de conducción de puente medio , 3 Fase de conducción de medio puente

Descripción:

El JY213L es un controlador de puertas de alta velocidad de 3 fases para dispositivos MOSFET e IGBT de potencia con tres canales de salida referenciados de lado alto y bajo independientes.Protección de tiempo muerto incorporada y protección de disparo evitan daños al medio puenteLos circuitos UVLO evitan el mal funcionamiento cuando el VCC y el VBS están por debajo del voltaje umbral especificado. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceSe incluye un pin de activación (EN) para que el modo de espera pueda utilizarse para establecer el chip en un estado de baja corriente quiescente para lograr una larga duración de la batería.

Características:

• Un conductor de 90 V integrado en el lado superior del puente
• Capacidad para conducir hasta puertas de puente de 3 fases
• Diodo incorporado en la correa de la bota para cada canal lateral superior
• Protección de tiempo muerto incorporada
• Protección de disparo
• Bajo tensión de bloqueo para VCC y VBS
• Baja tensión de funcionamiento 0 ̊5,5 V para VCC y VBS
• 3,3 V y 5 V de entrada lógica compatible
• Habilitar el pin (EN) para corriente de espera baja
• IO+/IO-: +1,2A/2,0A en VCC=15V, VBS=15V
• Tiempo muerto incorporado
• Circuito de cancelación de ruido de modo común dV/dt
• Tolerancia de voltaje transitorio negativo
• Bajo impulso de la puerta DI/dt para una mejor inmunidad al ruido
• Rango de funcionamiento de 40oC a 125oC
• Paquete de pequeñas huellas

Aplicaciones:

• E-BIKE/conductor de motor de tres fases para herramientas eléctricas
• Control de mini/micromotores con batería
• Inversor de uso general

Diagrama de bloqueo:

JY213L SSOP-20 Half Bridge Drive 90V controlador de puerta de 3 fases con tres lados altos y bajos independientes 0

Circuito de aplicación típico:

JY213L SSOP-20 Half Bridge Drive 90V controlador de puerta de 3 fases con tres lados altos y bajos independientes 1

Configuración del PIN:

JY213L SSOP-20 Half Bridge Drive 90V controlador de puerta de 3 fases con tres lados altos y bajos independientes 2

Descripción del PIN:

Nombre del pin	Descripción	El número de pin.
Nombre del pin	Descripción	TSSOP20L: las condiciones de los productos	TSSOP24L: el contenido de la sustancia
HIN1	Entrada lógica para el controlador de puertas de lado alto de fase 1	1	1
HIN2	Entrada lógica para el controlador de la puerta lateral superior de fase 2	2	2
HIN3	Entrada lógica para el controlador de la puerta lateral superior de fase 3	3	3
Sección 1	Entrada lógica para el controlador de la puerta lateral baja de fase 3	4	4
Sección 2	Entrada lógica para el controlador de la puerta lateral baja de fase 3	5	5
Se trata de:	Entrada lógica para el controlador de la puerta lateral baja de fase 3	6	6
En el caso de los	Entrada lógica para el control del modo de espera	-	7
CCC de riesgo	Voltagem de la fuente de alimentación de los controladores lógicos y de la puerta lateral baja	7	8
El Consejo Europeo	La tierra lógica y los controladores de puertas laterales bajas	8	9
Localización	Fase 3 de salida del controlador de la puerta lateral baja	9	10
Los valores de las emisiones de CO	Fase 2 de salida del controlador de la puerta lateral baja	10	11
Localización de la empresa	Salida del controlador de puerta lateral baja de fase 1	11	12
El NC.		-	13
V3	Voltado de desplazamiento de la fuente flotante de alimentación del conductor del lado superior de la fase 3	12	14
HO3	Salida del controlador de la parte superior de la fase 3	13	15
VB3	Alimentación flotante del conductor de la parte superior de la fase 3	14	16
El NC.	No conectado	-	17
V2	Voltado de desplazamiento de la fuente flotante de alimentación del conductor de la parte superior de la fase 2	15	18
HO2	Fase 2 de salida del controlador en el lado superior	16	19
VB2	Alimentación flotante del conductor de la parte superior de la fase 2	17	20
El NC.	No conectado	-	21
V1	Voltado de desplazamiento de la fuente flotante del conductor de la parte superior de la fase 1	18	22
H1	Fase 1 de salida del controlador en el lado superior	19	23
VB1	Alimentación flotante del conductor de la parte superior de la fase 1	20	24
