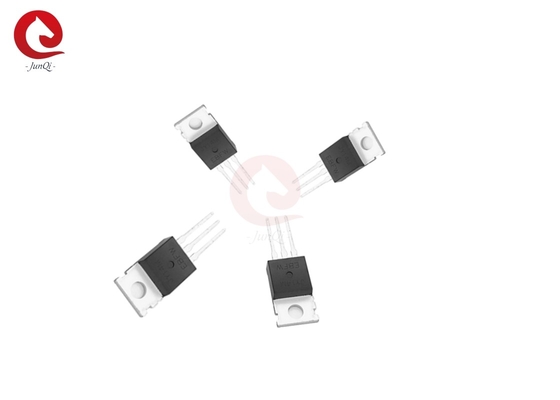

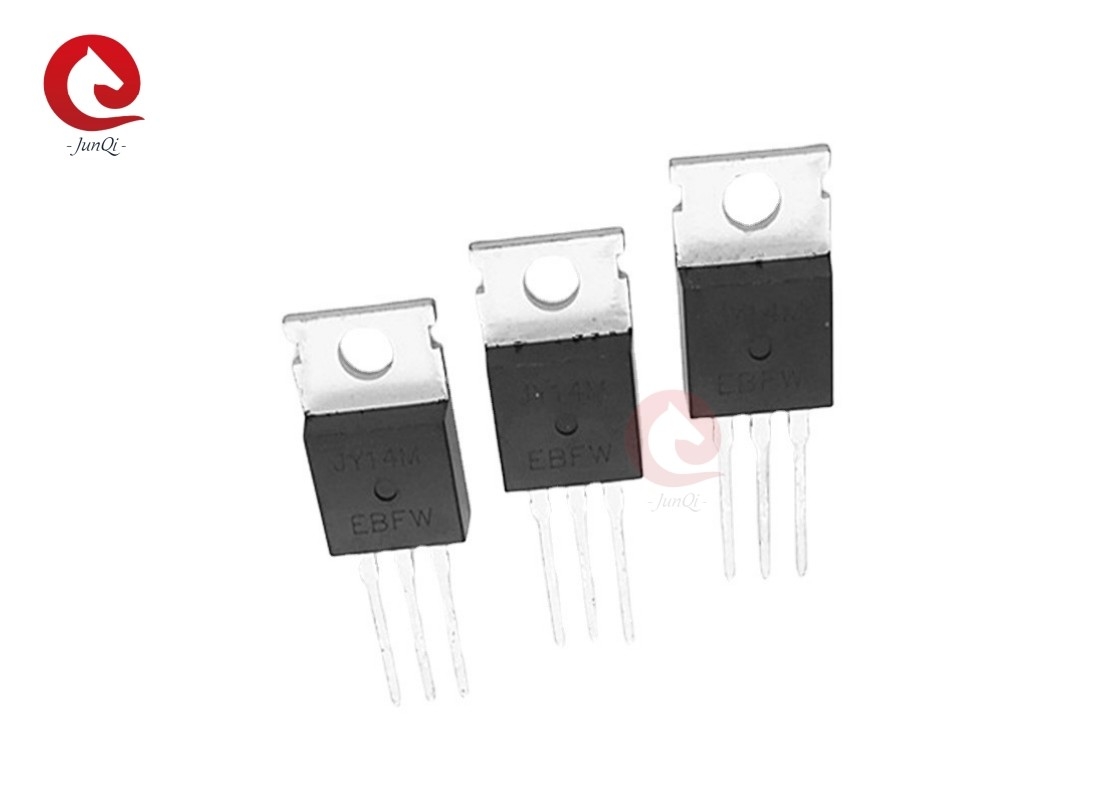

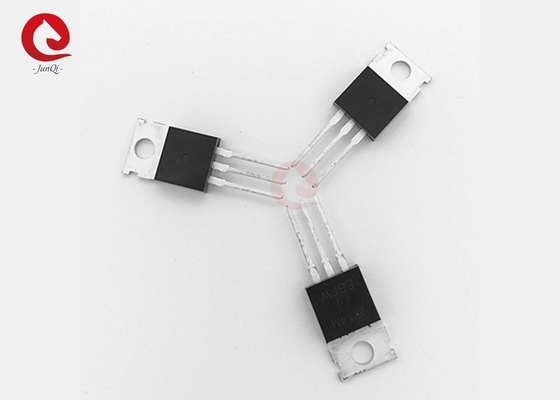

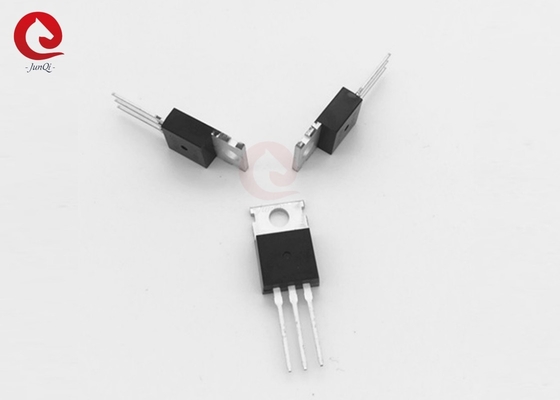

JY14M 40V/200A N MOSFET de potencia de modo de mejora de canal para la conmutación de energía

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JUYI
Certificación:	ISO9001,CE
Número de modelo:	JY14M

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	USD0.5-USD1/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	10000pcs por mes

Contacto

Descripción detallada del producto

Nombre:	MOSFET de potencia en modo de mejora de canal N	Modelo no.:	JY14M
El tipo:	Canal N	Voltaje de la Dren-fuente:	40 V
Voltaje de la Puerta-fuente:	± 20 V	Corriente continua del dren:	200A ((Tc=25°C)
Corriente pulsada del dren:	720A	Disipación de potencia máxima:	210W
Shap:	Cuadrado	Color:	Negro
Resaltar:	MOSFET de potencia en modo de mejora de 40 V , MOSFET de potencia en modo de mejora de 200A , Cambiar el modo de mejora de la potencia mosfet

Descripción general:

El JY14M utiliza las últimas técnicas de procesamiento de zanjas para lograr la alta densidad de células y reduce la resistencia de encendido con una alta clasificación de avalancha repetitiva.Estas características se combinan para hacer de este diseño un dispositivo extremadamente eficiente y confiable para su uso en la aplicación de conmutación de energía y una amplia variedad de otras aplicaciones.

Características:

● 40V/200A, RDS ((ON) = 2,5mΩ@VGS=10V

● Cambio rápido y recuperación del cuerpo al revés

● Tensión y corriente de avalancha completamente caracterizadas

● Excelente paquete para una buena disipación de calor

Aplicación:

● Cambiar de aplicación

● Circuitos de alta frecuencia y con interruptores duros

● Gestión de la energía para sistemas de inversores

Descripción del PIN:

Las calificaciones máximas absolutas ((Tc=25°C a menos que se indique lo contrario):

El símbolo	Parámetro		Calificación	Unidad
V.D.S.	Voltado de la fuente de drenaje		40	V.
V.GS	Voltado de la fuente de la puerta		± 20	V.
Yo...D	Corriente de drenaje continua	Tc=25°C	200	A. No
Yo...D	Corriente de drenaje continua	Tc=100°C	130	A. No
Yo...El DM	Corriente de drenaje pulsado		720	A. No
PD	Disposición máxima de energía		210	No
T.J.T.Sector de la salud	Intervalo de temperatura de las uniones de funcionamiento y de almacenamiento		-55 ~ +175	°C
REl JJC	Resistencia térmica-junción con el estuche		0.65	°C/W
REl TJA	Resistencia térmica-junción con el ambiente		62	°C/W

TO220-3 Esquema del paquete:

SÍMBOLO	En el caso de los			En el caso de las empresas de la Unión Europea			SÍMBOLO	En el caso de los			En el caso de las empresas de la Unión Europea
SÍMBOLO	En el caso de las	Nombre	Se trata de:	En el caso de las	Nombre	Se trata de:	SÍMBOLO	En el caso de las	Nombre	Se trata de:	En el caso de las	Nombre	Se trata de:
A. No	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	El	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	E1 y	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	- ¿ Qué?	12.75	-	13.17	0.502	-	0.519
C. Las	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF. ¿Qué quiere decir?			0.098REF. ¿Qué quiere decir?
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
El DEP	0.05	0.10	0.20	0.002	0.004	0.008	- ¿ Qué?	2.73	2.80	2.87	0.107	0.110	0.113
- ¿ Por qué?	9.70	9.90	10.10	0.382	0.389	0.398	T1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
