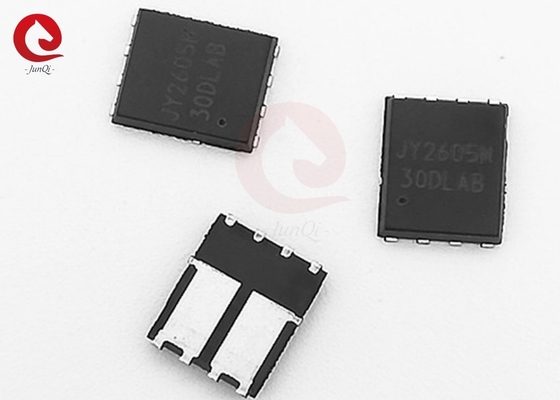

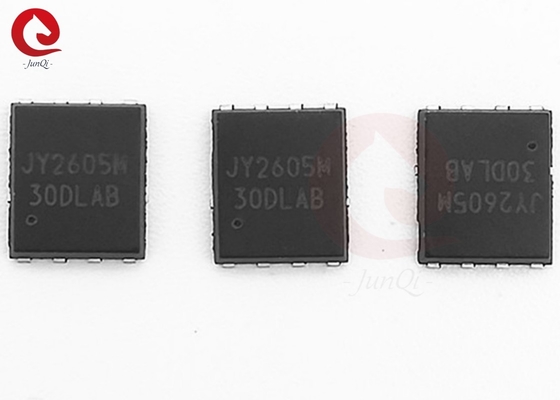

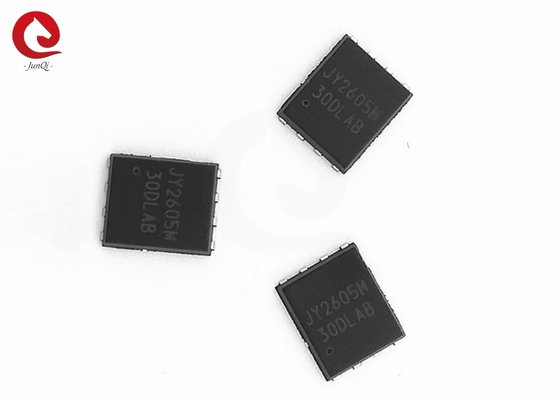

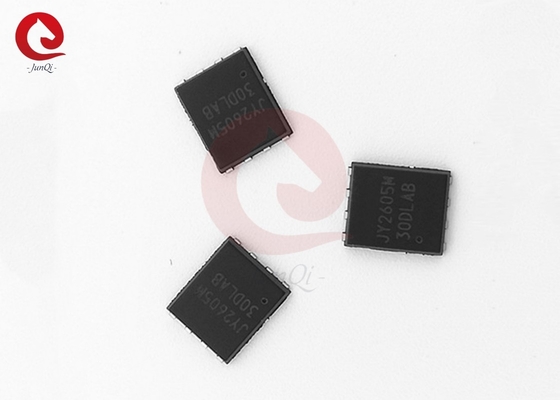

JY2605M MOSFET de potencia de modo de mejora de doble canal N para sistemas de propulsión de motor de 12V-24V

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JUYI
Certificación:	ISO9001,CE
Número de modelo:	Se aplicará el procedimiento siguiente:

Pago y Envío Términos:

Cantidad de orden mínima:	50pcs (muestra disponible)
Precio:	USD0.5-USD1/PC
Detalles de empaquetado:	habitación para la exportación
Tiempo de entrega:	dependa de la cantidad /Negotiable de la orden
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	10000pcs por mes

Contacto

Descripción detallada del producto

Nombre:	MOSFET de potencia en modo de mejora de canal N	Modelo no.:	Se aplicará el procedimiento siguiente:
El tipo:	Canal N doble	Voltaje de la Dren-fuente:	Las demás:
Voltagem de fuente cerrada:	± 20 V	Corriente continua del dren:	Se aplicarán las siguientes medidas:
Corriente de drenaje pulsado:	185A	Disipación de potencia máxima:	65 W
Shap:	Cuadrado	Color:	Negro
Resaltar:	MOSFET de potencia en modo de mejora de doble canal , MOSFET de potencia en modo de mejora de 12 V , MOSFET de potencia en modo de mejora de 24 V

Descripción general:

El producto utiliza las últimas técnicas de procesamiento de zanjas para lograr la alta densidad de células y reduce la resistencia de encendido con una baja carga de puerta.Estas características se combinan para hacer de este diseño un dispositivo extremadamente eficiente y confiable para su uso en la aplicación de conmutación de energía y una amplia variedad de otras aplicaciones.

Características:

● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((típico)
● Cambio rápido y recuperación del cuerpo al revés
● Tensión y corriente de avalancha completamente caracterizadas
● Excelente paquete para una buena disipación de calor

Aplicación:

● Aplicación de conmutación de energía
● Rectificación sincrónica
● Motor de transmisión para sistemas de 12-24 V

Descripción del PIN:

Las calificaciones máximas absolutas ((Tc=25°C a menos que se indique lo contrario):

El símbolo	Parámetro		Calificación	Unidad
V.D.S.	Voltado de la fuente de drenaje		60	V.
V.GS	Voltado de la fuente de la puerta		± 20	V.
Yo...D	Corriente de drenaje continua	Tc=25°C	50	A. No
Yo...D	Corriente de drenaje continua	Tc=100°C	35	A. No
Yo...El DM	Corriente de drenaje pulsado		185	A. No
PD	Disposición máxima de energía		65	No
T.J.T.Sector de la salud	Intervalo de temperatura de las uniones de funcionamiento y de almacenamiento		-55 ~ +175	°C
REl JJC	Resistencia térmica-junción con el estuche		2.3	°C/W

DFN5*6 Esquema del paquete:

El símbolo	Común
	En el caso de los		pulgadas
	- ¿Qué es eso?	- ¿Qué quieres decir?	- ¿Qué es eso?	- ¿Qué quieres decir?
A. No	1.03	1.17	0.0406	0.0461
b	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
- ¿ Por qué?	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
El	1.27 BSC		0.05 BSC
- ¿ Qué?	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
- ¿ Qué?	/	0.18	/	0.0070
el	0.5	0.7	0.0197	0.0276
